Universal­prüf­maschinen

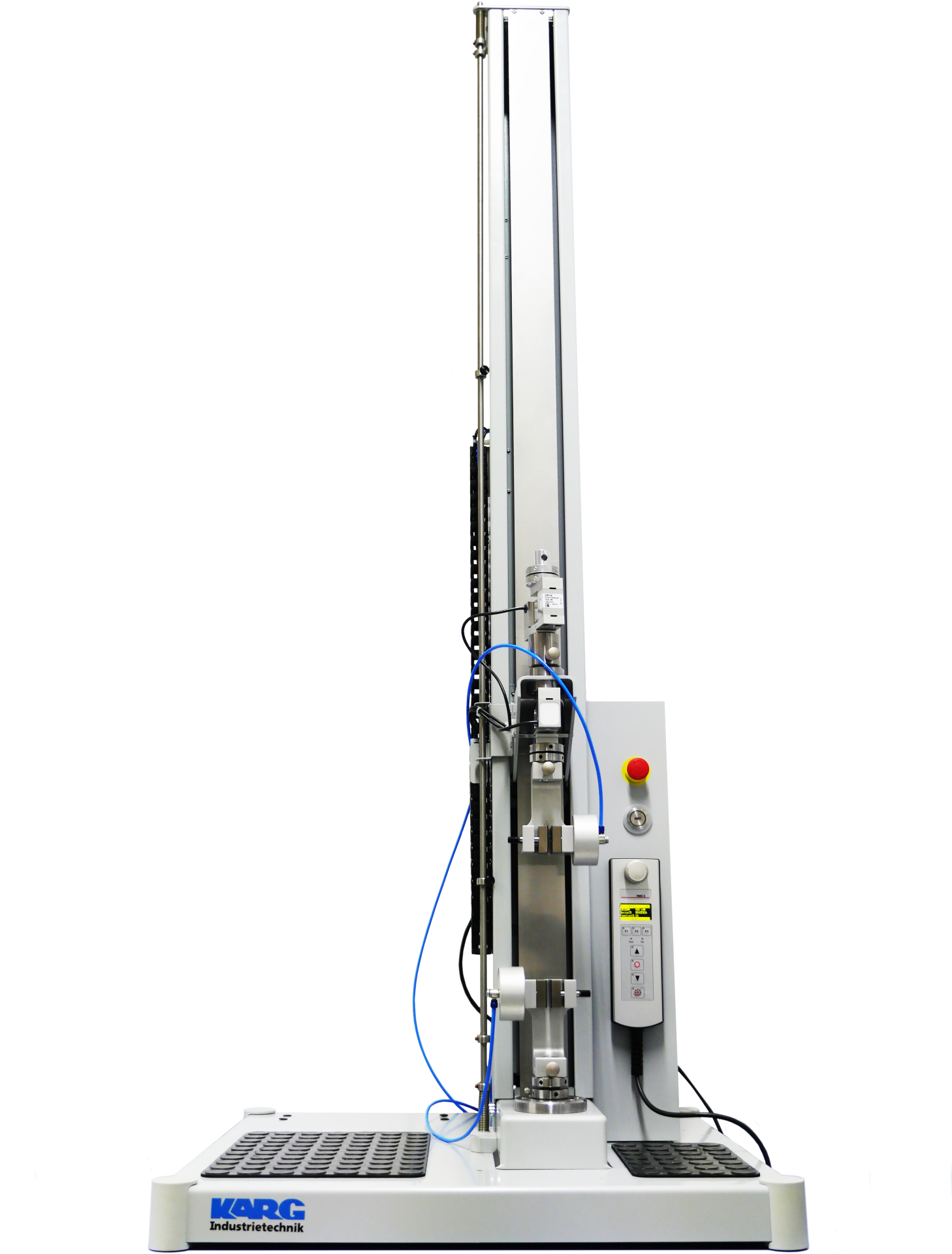

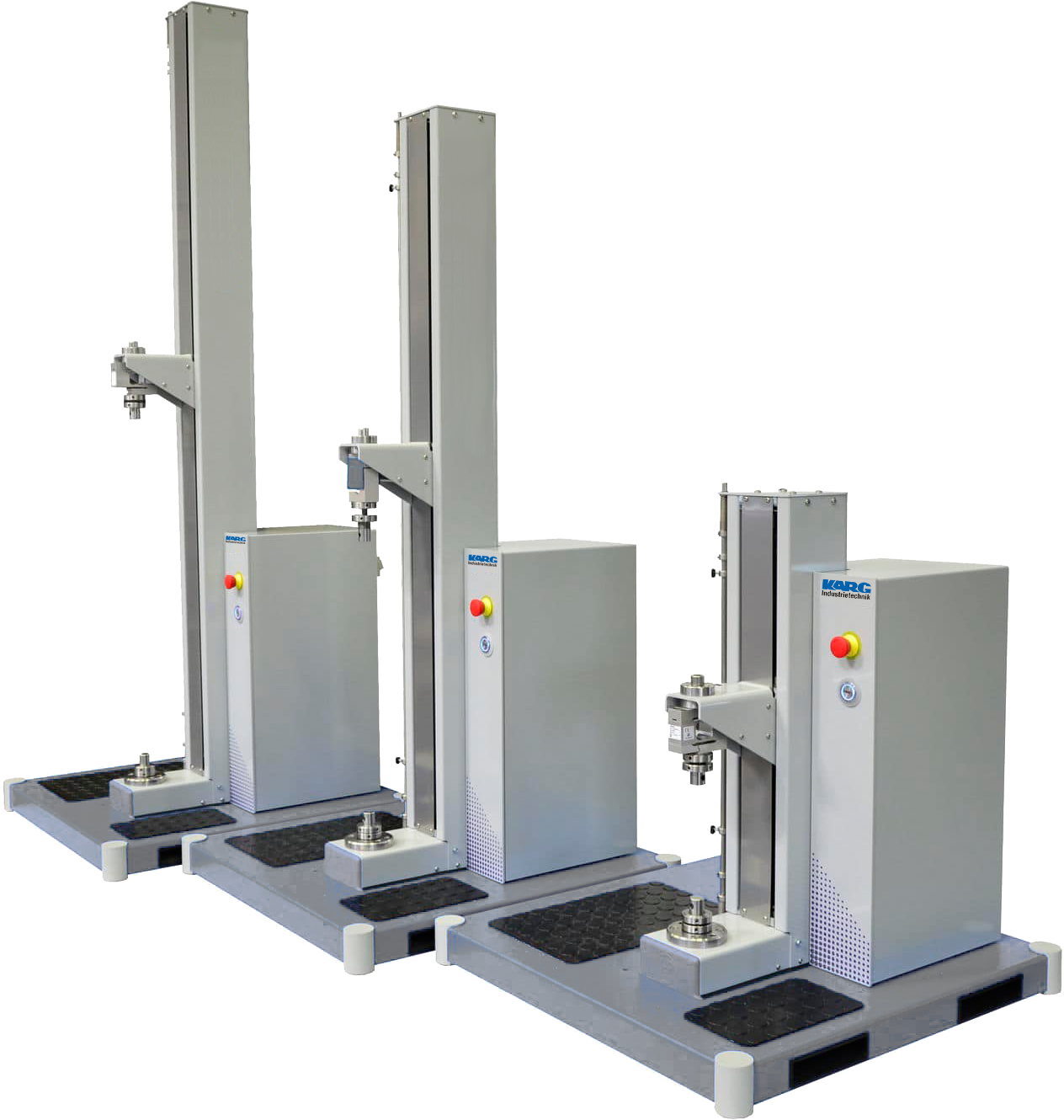

Universalprüfmaschine Serie „smarTens 2.5 IS“

Einspindelprüfmaschinen für einen Lastbereich bis max. 2.5 kN

Hochgenaue Einspindelprüfmaschine für Festigkeitsprüfungen im unteren Lastbereich. Entwickelt für die unterschiedlichsten Prüfaufgaben im Labor, in der Produktion oder in der Forschung bzw. Entwicklung. Aufgrund der großen Vielzahl von verfügbaren Prüfprogrammen sind fast alle denkbaren Prüfungen, wie z. B. Zug-, Druck- oder Biegeprüfungen als auch Abzugs-, Peeltests oder auch Scherfestigkeitsprüfungen möglich. Der große Applikationsbereich dieser Maschine erlaubt Prüfungen im Lastbereich bis zu 2,5 kN an Kunststoffen, Elastomeren, Papier, Drähten, Schnüren, Schäumen, aber auch Prüfungen an Fertigteilen. In Verbindung mit unserer leistungsfähigen Windows®-Software können einfache Standardprüfungen als auch benutzerspezifische Prüfungen bedienerfreundlich und zuverlässig durchgeführt werden.

Leistungsmerkmale / Ausstattung:

• Lastbereich max. 2,5 kN
• Lieferbar in drei verschiedenen Prüfraumhöhen
• Innovativer bürstenloser Motor für lange Lebensdauer
• Minimierte Geräuschemissionen durch niedrige Motordrehzahl und optimierten Frequenzbereich
• Hochgenaue Kraftmessung: Klasse 1 von 0,1 % bis 100% Nennkraft nach DIN EN ISO 7500-1 bzw. ASTM E4 (optional Klasse 0,5)
• Prüfgeschwindigkeit von 0,0015 bis 1200 mm/min
• Ausgelegt für stehende oder sitzende Tätigkeit am Arbeitsplatz
• Große Maschinengrundplatte für Aufbau von Zubehör und Ablage von Werkzeug oder Proben
• Bedienerfreundliche Software

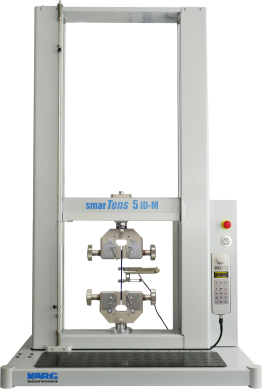

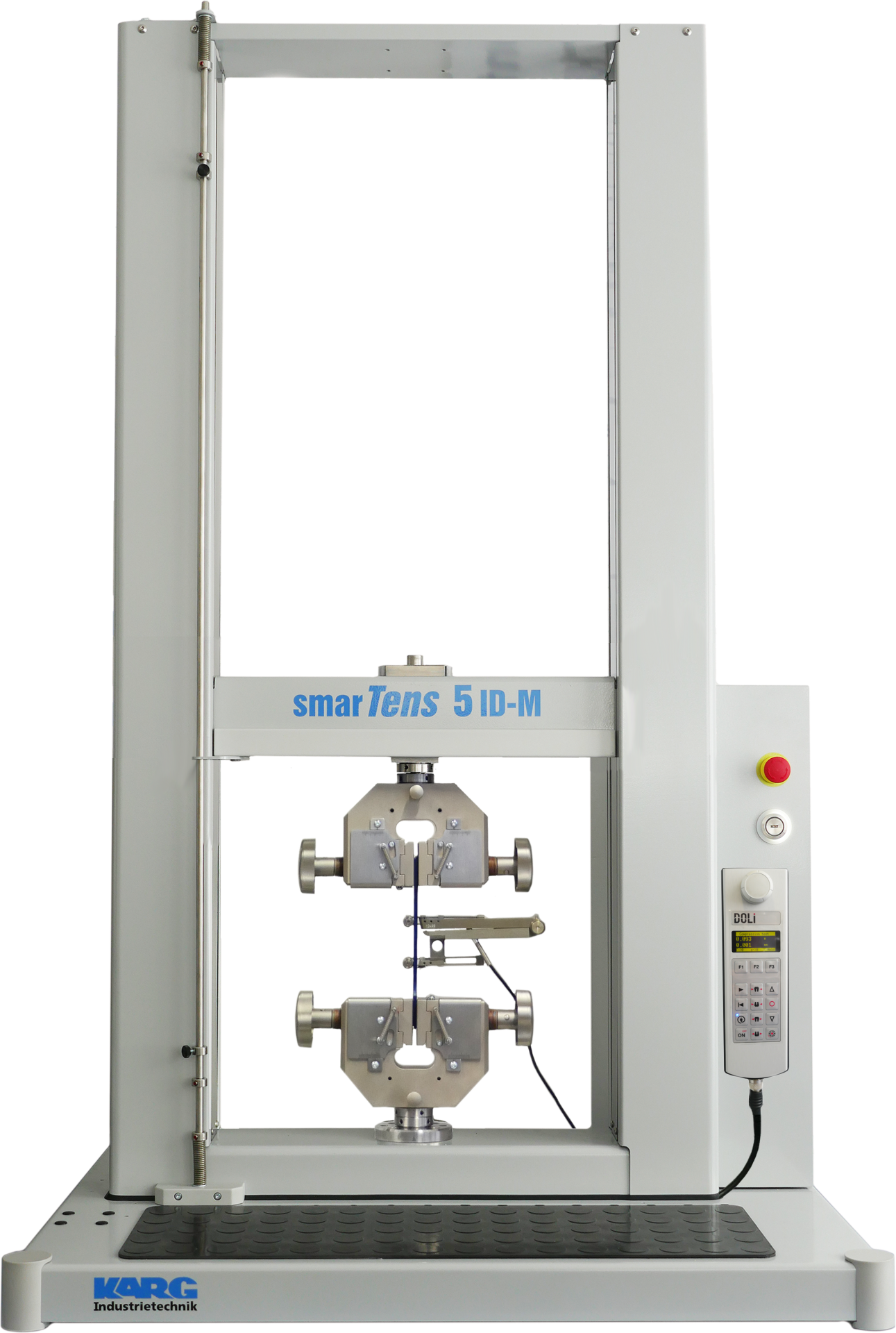

Universalprüfmaschinen Modellreihe „smarTens 5/10 ID“

Zweispindel-Prüfmaschine für einen Lastbereich bis zu 5 bzw. 10 kN

Die zweispindlige Universalprüfmaschinen-Serie smarTens ID verfügt über zwei spielfreie Kugelumlaufspindeln in H-Rahmen-Bauweise mit Spindelschutz und innovativem bürstenlosen Antriebsmotor. Die neu entwickelte Prüfmaschine ist in zwei verschiedenen Prüfraumhöhen erhältlich und kann so optimal an individuelle Anforderungen angepasst werden. Diese Modelle (Tischmaschinen) sind mit moderner Mikroprozessortechnik ausgestattet, wobei eine universelle Prüfmaschinen-Software Festigkeitsprüfungen an Metallen, Nichteisenwerkstoffen, Kunststoffen, Elastomeren, Drähten, Schnüren oder Schäumen ermöglicht. Diese Prüfmaschinenreihe ist hauptsächlich für standardisierte Prüfaufgaben nach nationalen oder internationalen Normen sowie für den Einsatz in der Qualitätskontrolle konzipiert.

Leistungsmerkmale / Ausstattung:

• Lastbereich max. 10 kN
• Lieferbar in 2 verschiedenen Prüfraumhöhen
• innovativer bürstenloser Antrieb ohne Zahnradgetriebe
• reduzierte Geräuschbelastung durch geringe Motordrehzahl und optimierten Frequenzbereich
• frei wählbare Regelung von Traversenweg, Kraft oder Dehnung
• hochgenaue Kraftmessung durch DMS-Kraftaufnehmer
• kompaktes Arbeitsplatzdesign
• ausgelegt für stehende sowie sitzende Tätigkeit durch sehr flache untere Traverse und seitliche Anordnung der Elektronik
• große Maschinengrundplatte für die Adaption von Zubehör und die Ablage von Werkzeug bzw. Proben
• Variable Geschwindigkeit bis zu 1200 mm/min.

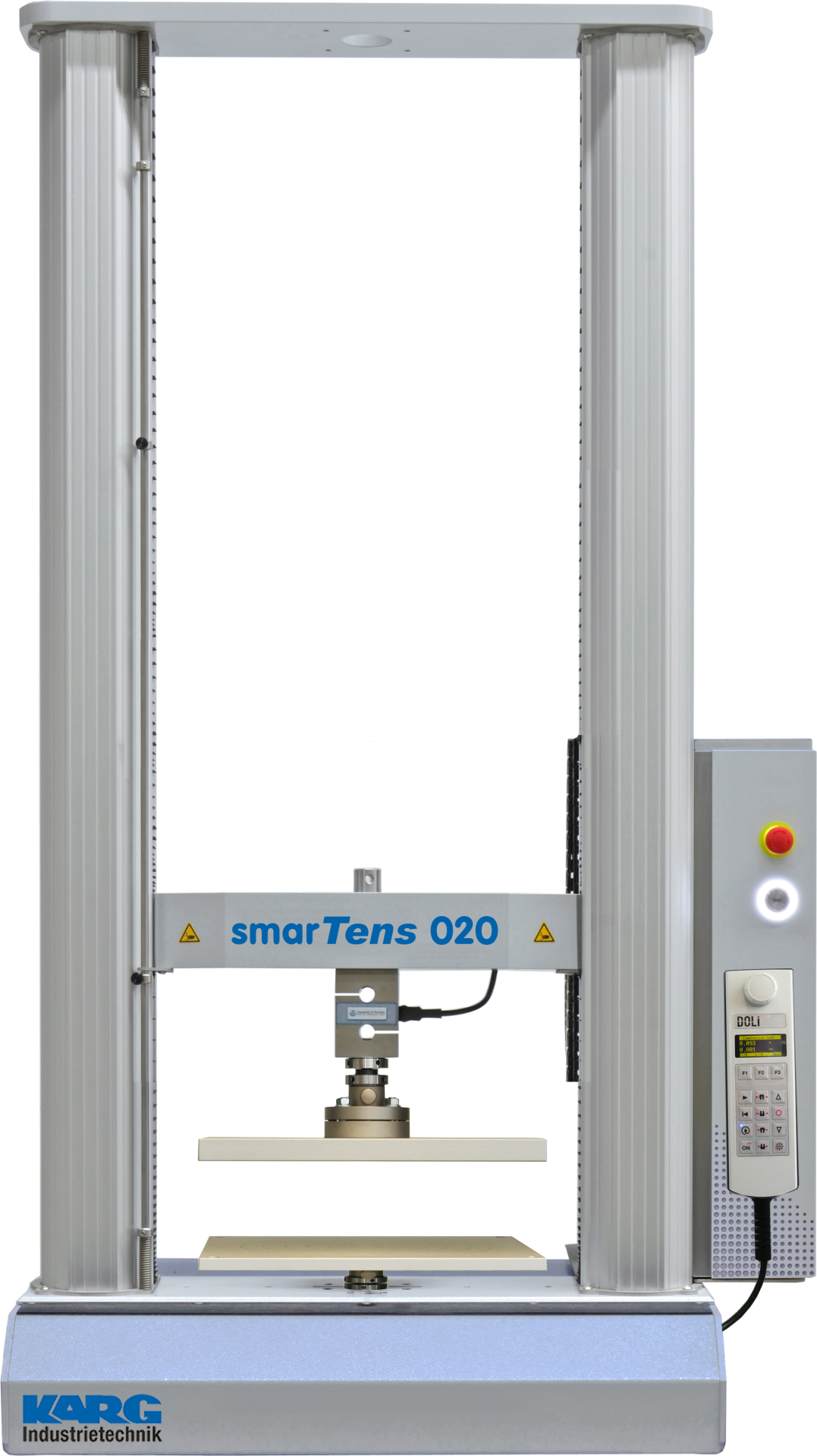

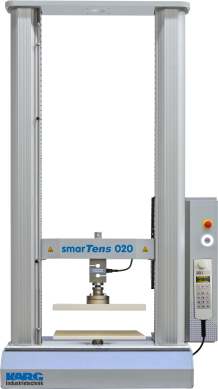

Universalprüfmaschinen Modellreihe „smarTens 20/30“

Zweispindel-Prüfmaschine für einen Lastbereich bis zu 20 bzw. 30 kN

Die Materialprüfmaschinen vom Typ smarTens 20 bzw. 30 wurden für Standard- und Routineversuche konzipiert. Diese Universalprüfmaschinen kommen unter anderem in der Qualitätssicherung zum Einsatz und zeichnen sich durch ein besonders attraktives Preis-/Leistungsverhältnis aus. Die smarTens eignet sich für Zug-, Druck-, Peel- und Biegeversuche an verschiedenen Werkstoffen. In Kombination mit der ergonomischen Ausführung und dem bürstenlosen Antriebskonzept ist eine sichere und schnelle Messung bei einfachster Bedienung sowohl im rauen Produktionsumfeld als auch im sterilen Laborbereich garantiert.

Leistungsmerkmale / Ausstattung:

• Lastbereich max. 30 kN
• innovativer bürstenloser Antrieb ohne Zahnrad-getriebe
• reduzierte Geräuschbelastung durch geringe Motor-drehzahl und optimierten Frequenzbereich
• frei wählbare Regelung von Traversenweg, Kraft oder Dehnung
• hochgenaue Kraftmessung durch DMS-Kraftaufnehmer
• ausgelegt für stehende (mit optionalem Unterbautisch) sowie sitzende Tätigkeit
• vielfältige Adaption von Zubehör und zusätzlichen Kraftaufnehmern
• Variable Geschwindigkeit bis zu 400 mm/min.

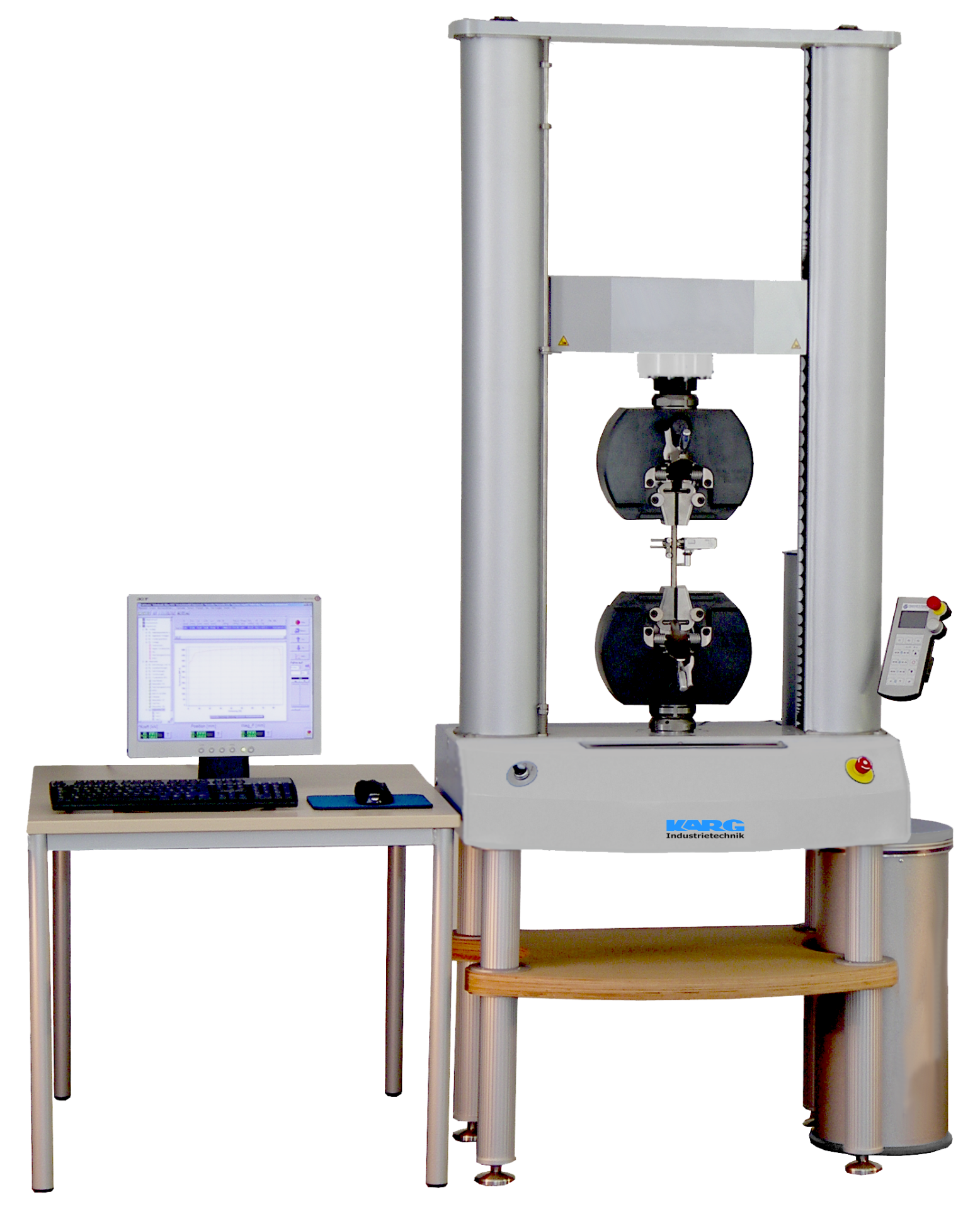

Universalprüfmaschinen Modellreihe „proTens“

Zweispindel-Prüfmaschine für einen Lastbereich bis zu 250 kN

Die Modellreihe „proTens" ausgestattet mit einer modernen Mikroprozessor-Technologie sowie einer universellen Prüfsoftware erlauben Festigkeitsprüfungen (Kurz- oder Langzeitprüfungen) an Metallen, NE-Werkstoffen, Kunststoffen, Elastomeren, Drähten, Schnüren oder Schäumen. Neben standardisierten Prüfaufgaben nach nationalen oder internationalen Standards für den Einsatz in der Qualitätskontrolle können mit dieser Prüfmaschinenbaureihe auch frei konfigurierbare Prüfmethoden entwickelt werden, so dass auch nahezu alle Applikationen im Bereich der F & E als auch in der Produktionskontrolle abgedeckt werden können.

Leistungsmerkmale / Ausstattung:

• Lastbereich max. 250 kN, wahlweise mit 300 W oder 900 W Motorleistung
• Bedienerfreundliche Software
• Spielfreie Kugelumlaufgewindespindel
• Kraftaufnehmer mit Schnellspannsystem
• Mechanischer / elektronischer Überlastschutz
• Genauigkeit Kraftmessung: Klasse 1 von 0,2 % bis 100% Nennkraft nach DIN EN ISO 7500-1 bzw. ASTM E4 (optional Klasse 0,5)
• Prüfgeschwindigkeit bis max. 2000 mm/min.
• verschieden Prüfraumbreiten (+ 190 / +330 / +620 mm) bzw. Prüfraumhöhen (+250 / +500) für jede Maschinentype verfügbar und damit an fast alle Prüfaufgaben bzw. Bauteilgeometrien anpassbar
• Erweiterbar mit Temperaturprüfkammern

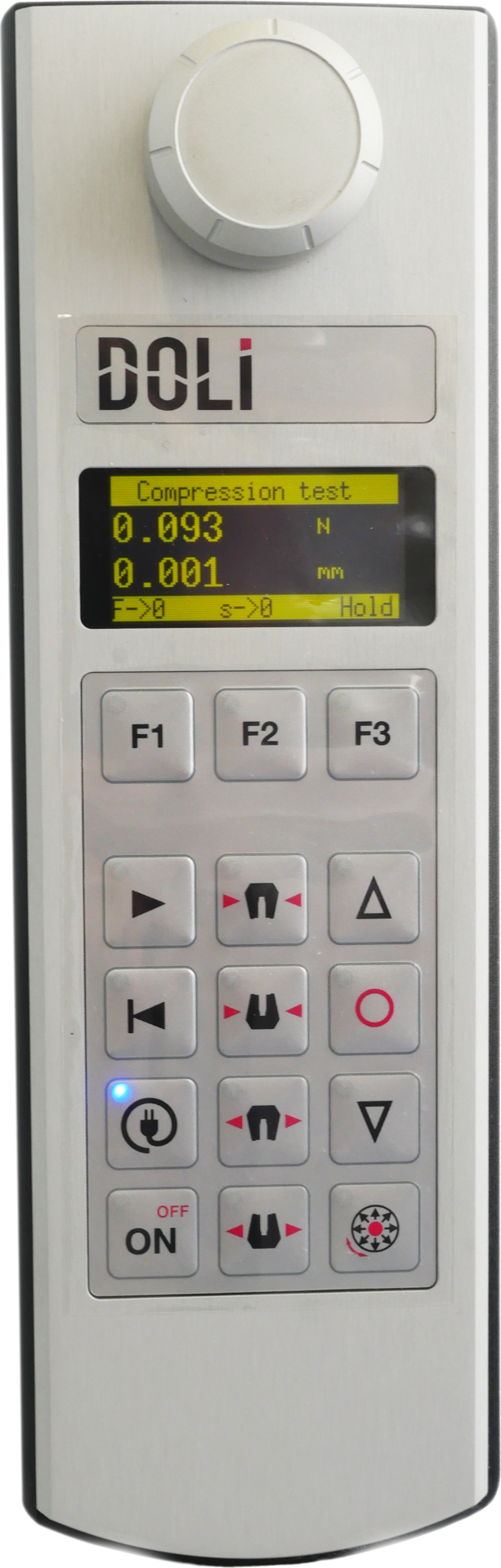

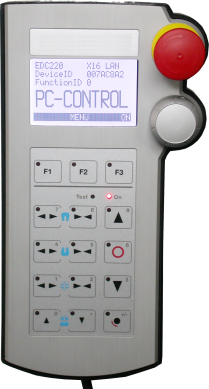

RMCi - Handbediengerät

Manuelle Bedienung für alle Maschinen der smarTens und proTens Serie mit PC.

RMCi 6:

• Traversenfahrt (Auf/Ab)
• Stopp, Return
• Anzeige der aktuellen Kraft- und Wegwerte
• Montagewinkel zur Befestigung am Säulenprofil Lastrahmen 1+2, rechte Seite der Maschine
• Fernbedienungseinheit mit 15 Tasten, DigiPoti und Display und M12-Schnittstelle
• OLED-Monochrom-Display mit 128p x 64p und Status-LED
• Interne EDCi-Schnittstelle und Protokoll - Versorgungsspannung +24 VDC, RS485-Kommunikation
• Magnetfolie zur einfachen Befestigung am Chassis der Prüfmaschine für eine komfortable Nutzung

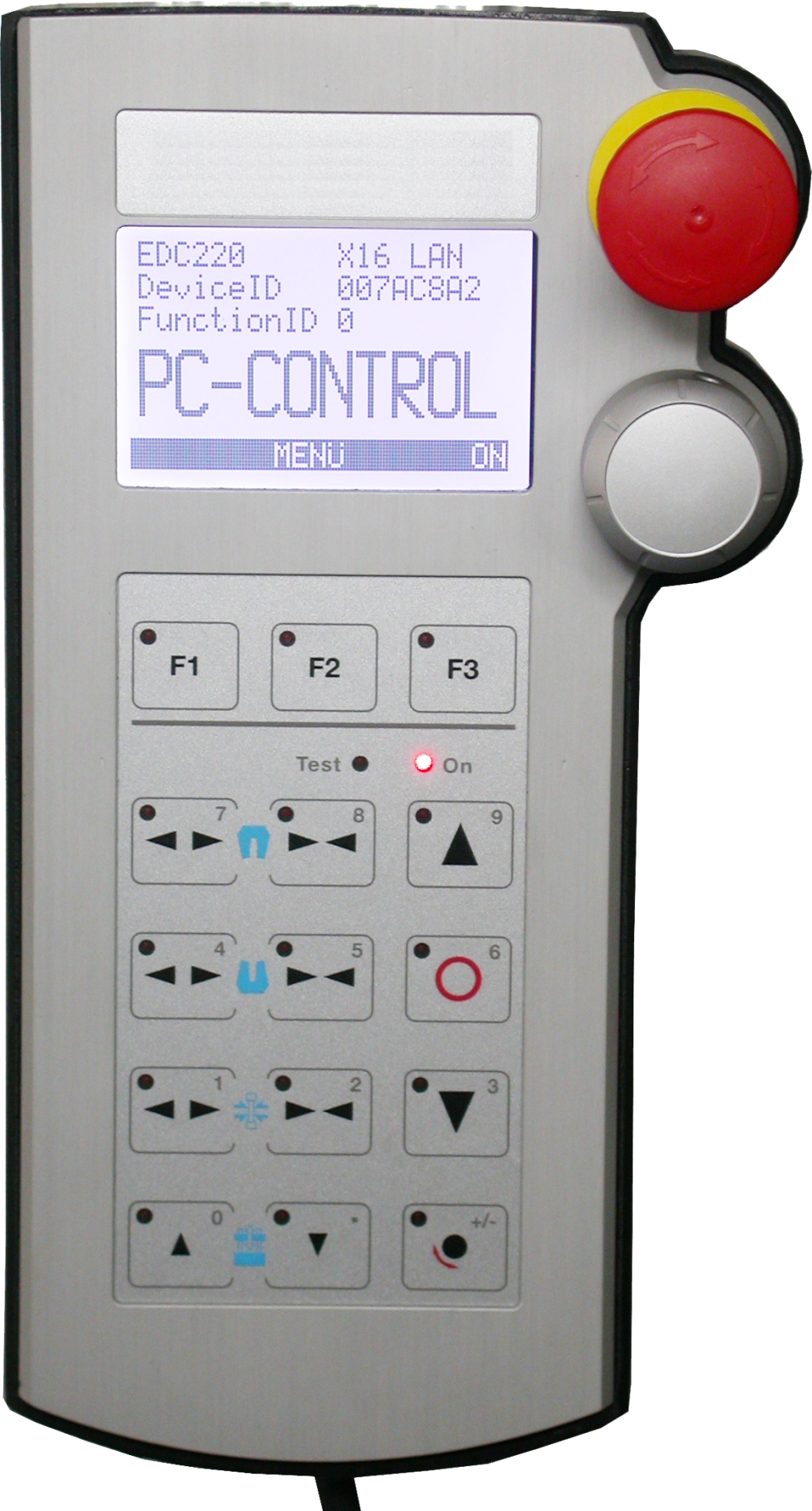

RMCi 7:

mit NOT-Halt Funktion, Funktion - erforderlich bei Schutztürbetrieb

• Traversenfahrt (Auf/Ab)
• Test start, Stopp, Return
• Not-Aus-Taster
• Öffnen und Schließen von Dehnungsmesserarmen und Klemmen
• Anzeige der aktuellen Kraft- und Wegwerte, Speicherung und Ausgabe der Prüfergebnisse
• Parametrisierung von einfachen Zug-Druck- und Biegeversuchen
• Montagewinkel zur Befestigung am Säulenprofil, Lastrahmen 1+2, rechte Maschinenseite
• OLED-Monochrom-Display mit 128p x 64p und Status-LEDs
• Interne EDCi-Schnittstelle und Protokoll - Spannungsversorgung +24 VDC, RS485-Kommunikation
• Magnetfolie zur einfachen Fixierung am Prüfsystem für komfortable Anwendung

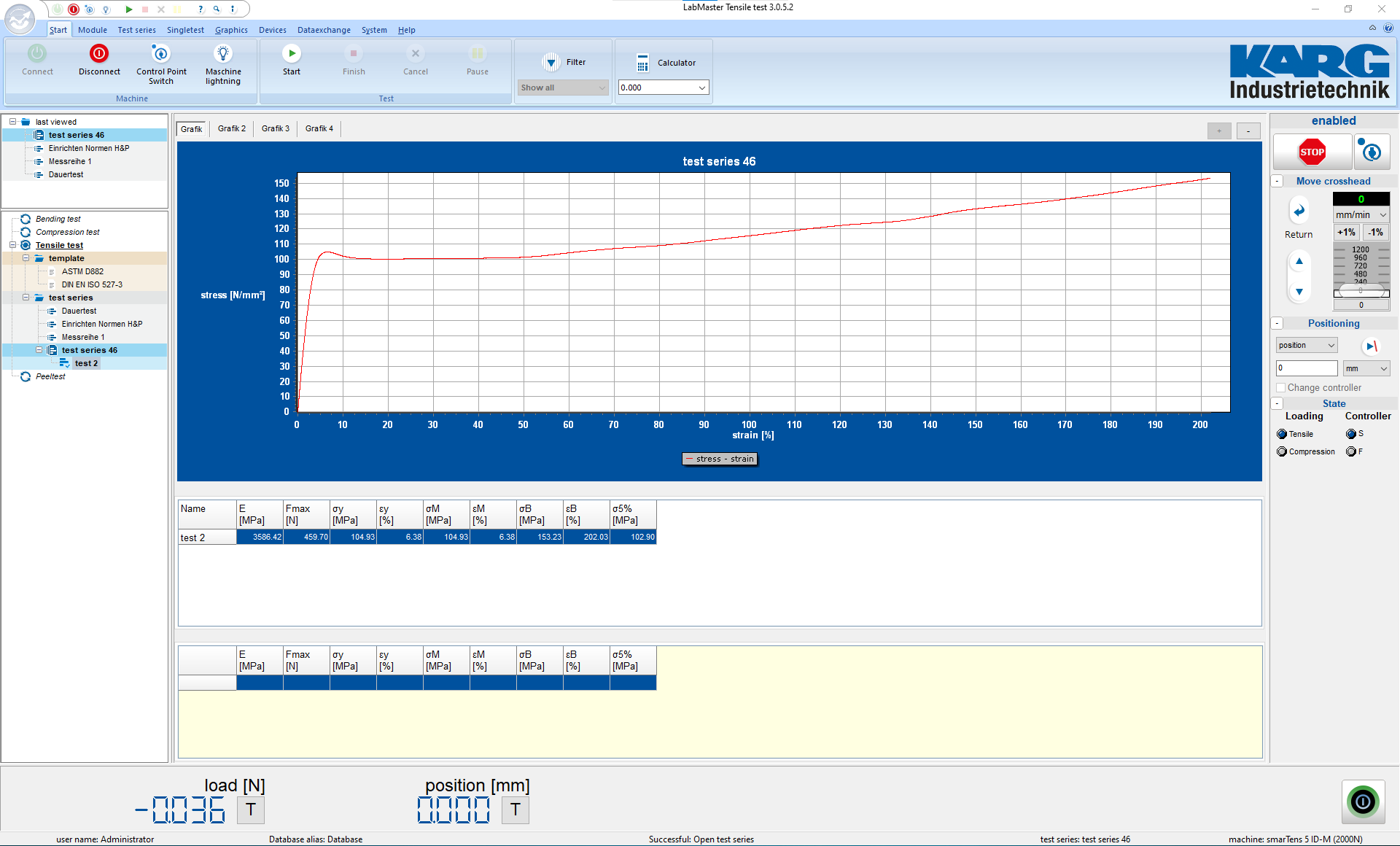

Software

Die intelligente Lösung für Ihre Applikation

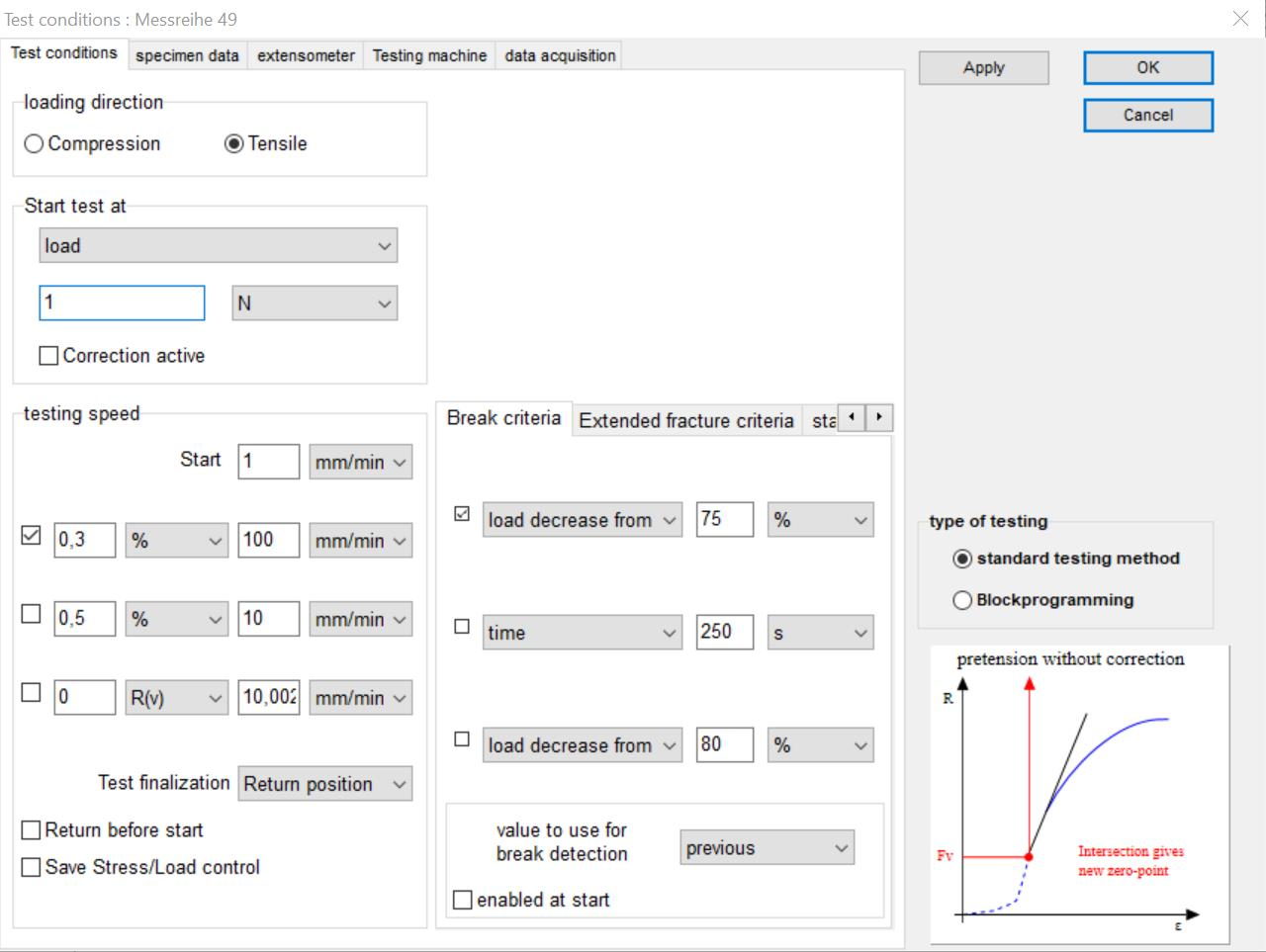

Unsere Materialprüfsoftware ist in Modulbauweise entwickelt worden und besteht aus einer umfangreichen Basissoftware. Damit sind einfache aber auch komplexe Prüfaufgaben normkonform bzw. kundenspezifisch konfigurierbar. Für standardisierte und normkonforme Prüfaufgaben steht eine Vielzahl von Templates bzw. vorkonfigurierte Prüfparametersätze zur Verfügung. Darüber hinaus und für die individuelle Erstellung von Prüfzyklen steht eine freiprogrammierbare Software (Blockprogrammerstellung) mit folgenden Features zur Verfügung:

• freie Programmierung einer Ablaufsteuerung für statische oder dynamische Versuche
• Individuelle Definition der Prüfparameter einschl. der Berechnung / Darstellung von Testergebnissen (Kraft, Weg, Dehnung oder jeglichen anderen gemessenen Werten wie Temperatur, Gewicht, etc.)
• Alle Testergebnisse können mit arithmetischen Formeln umgerechnet werden.

Über den integrierten Prüfassistenten kann der Ablauf der Prüfung individuell konfiguriert werden, so dass der Anwender nur die notwendigen Eingabefenster bedienen muss, unterstützende Informationen bekommt und zielstrebig seine Aufgaben abarbeiten kann.

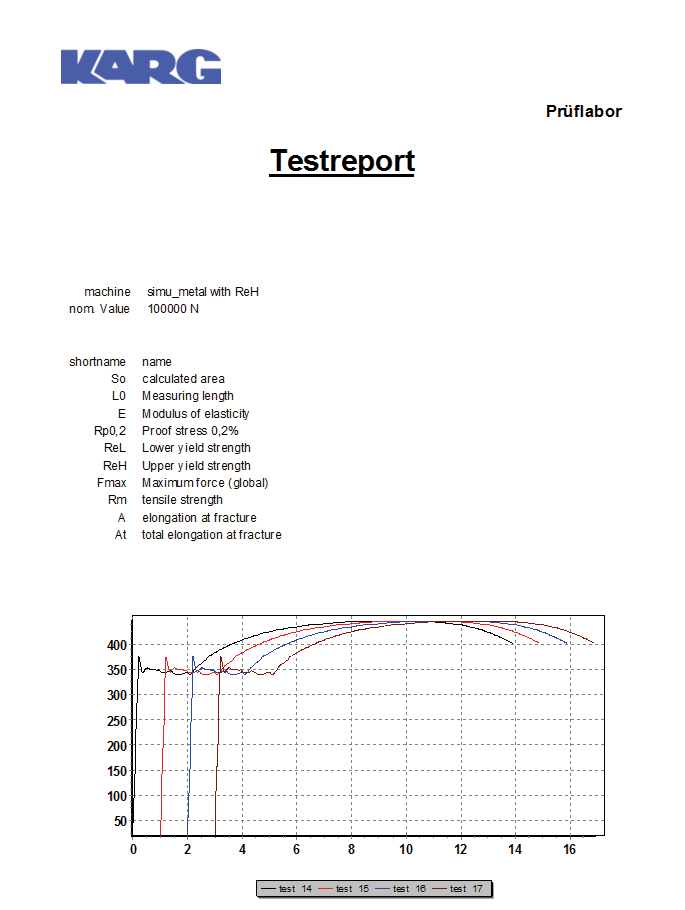

Unsere Prüfsoftware arbeitet unter Microsoft Windows® und gewährleistet eine "Microsoft Office® - Kompatibilität", d. h. alle Ergebnisse sind exportierbar in andere Applikationen wie z. B. Access®, Excel®, ASCII-file oder auch in andere SQL Anwendungen. Der integrierte Report-Generator erlaubt die individuelle Berichterstellung einschließlich der graphischen Darstellung im Einzel- oder Serienmodus. Die Software ist in verschiedenen Sprachen verfügbar.
