Dehnungsmessgeräte

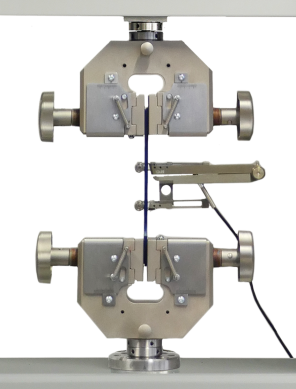

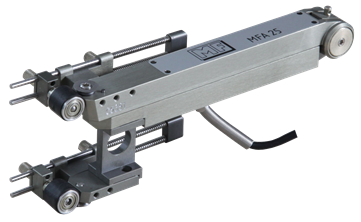

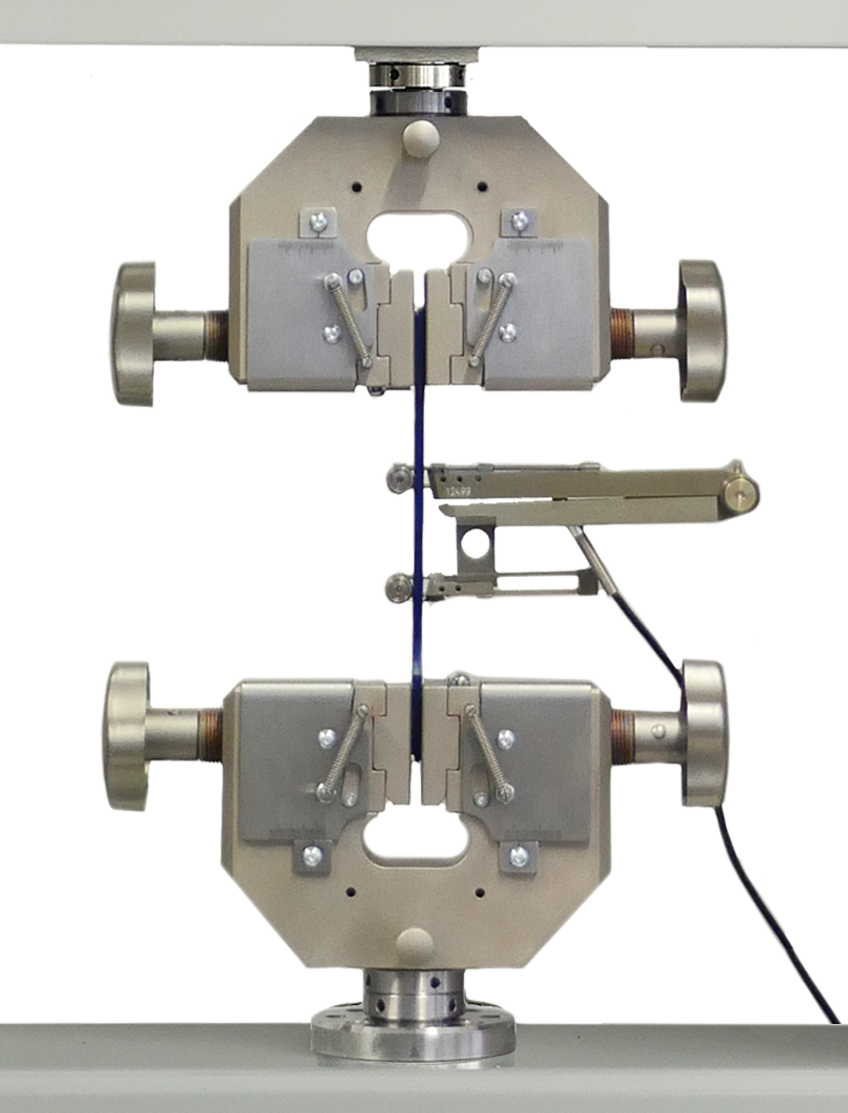

Clip-on Dehnungsmessgeräte Serie MFA und Mini MFA

Diverse Extensometer / Längenänderungsaufnehmer für die verschiedensten Anforderungen und Probekörpergeometrien können ab einer Anfangsmesslänge (Le) von 10 mm angeboten werden. Diese Aufnehmer erlauben die hochgenaue Bestimmung der Dehnungen und des E-Moduls bzw. werden zur Bestimmung von Streck- oder Dehngrenzen im halb- oder vollautomatischen Betrieb eingesetzt. Seine seit vielen Jahren bewährte Konstruktion gewährleistet auch bei rauen Einsatzbedingungen ein Höchstmaß an Betriebssicherheit und langer Lebensdauer. Die schnelle, einfache und problemlose Handhabung des Clip-on Dehnungsmessgeräte ermöglicht auch eine rationelle Prüfung von größeren Stückzahlen.

Leistungsmerkmale / Ausstattung:

• Genauigkeitsklasse 0,5 oder 0,2 (EN ISO 9513)
• Messlänge von 2 mm bis 25 mm (Geräteabhängig)
• Anfangs-Gerätemesslänge (Le) ab 10 mm
• Leichte und stabile Konstruktion
• Einfaches Wechseln des Le-Verlängerungsarmes
• Einstellbare Anklemmkraft
• Geringe Betätigungskraft

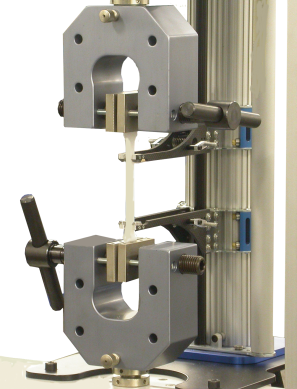

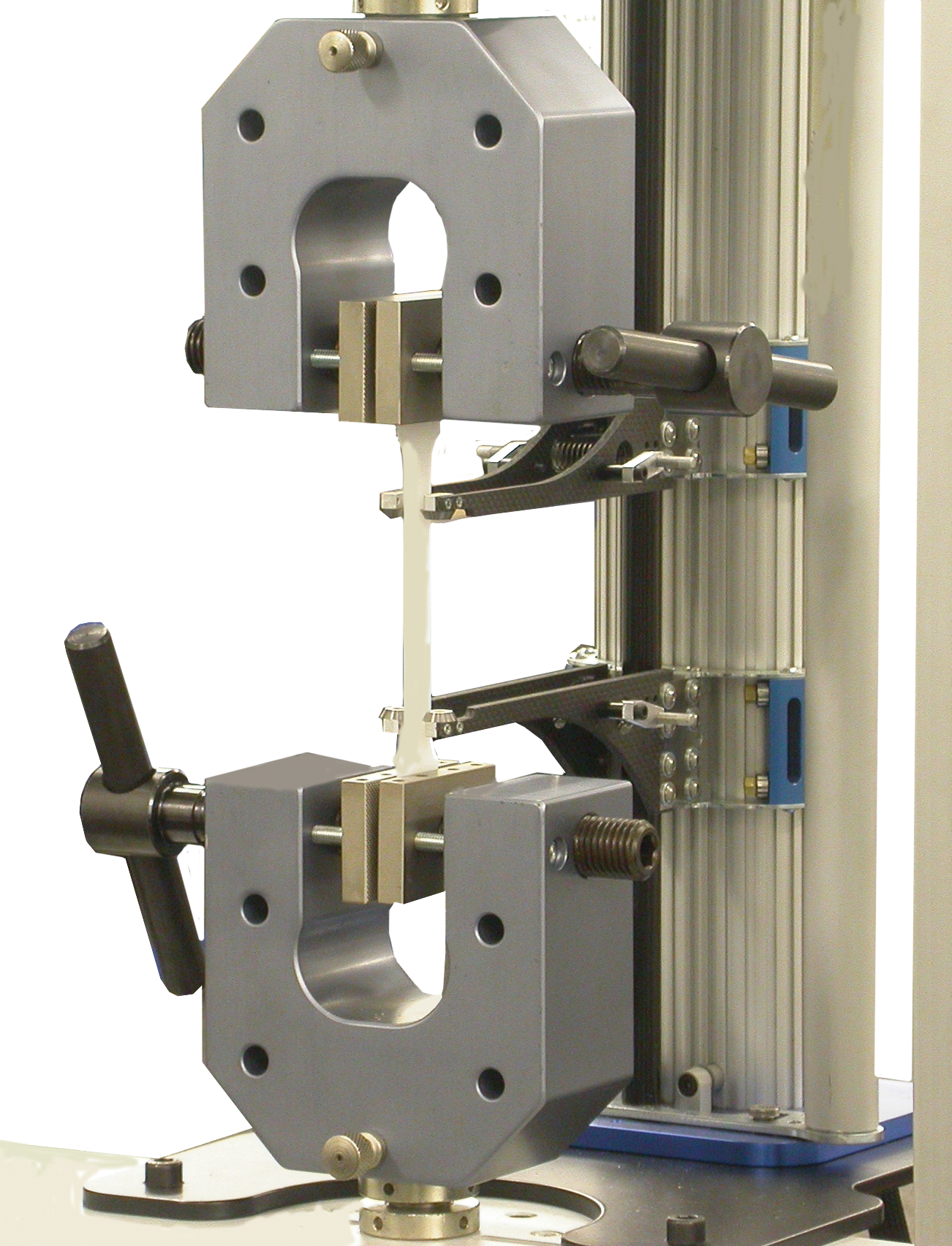

Dehnungsmessgeräte Serie MFX

Das Dehnungsmessgerät MFX ist durch seine robuste Konstruktion sowie seine hohe Messgenauigkeit für fast alle Proben ab einer Anfangs-Gerätemesslänge von 10 mm geeignet. Vom E-Modul bis zum Probenbruch können alle Dehnungen erfasst werden. Dabei ist der Einsatz sowohl für den unteren als auch für den oberen Prüfraum uneingeschränkt möglich. Es kann zwischen zwei verschiedenen Messsystemen gewählt werden bei denen sich das Messsignal und weitere technische Daten unterscheiden.

Leistungsmerkmale / Ausstattung:

• Genauigkeitsklasse 0,5 (EN ISO 9513)
• Auflösung max. 0,01 µm (1 Vss) oder 0,05 µm (RS422/TTL)
• Anfangs-Gerätemesslänge (Le) ab 10 mm
• Automatisches Anfahren der Position und Anfangs-Gerätemesslänge (Le)
• Automatisches Ansetzen an die Probe
• Messweg:
  - MFX 200: 200 mm
  - MFX 500: 500 mm
  - MFX 700: 700 mm
• Geringe Betätigungskraft (max. 10 cN)
• Einsatzbereich im oberen und unteren Prüfraum möglich
• Einstellbare Anklemmkraft der Tastarme optional erhältlich
• Auch in hochauflösender Version (0,01 μm) erhältlich

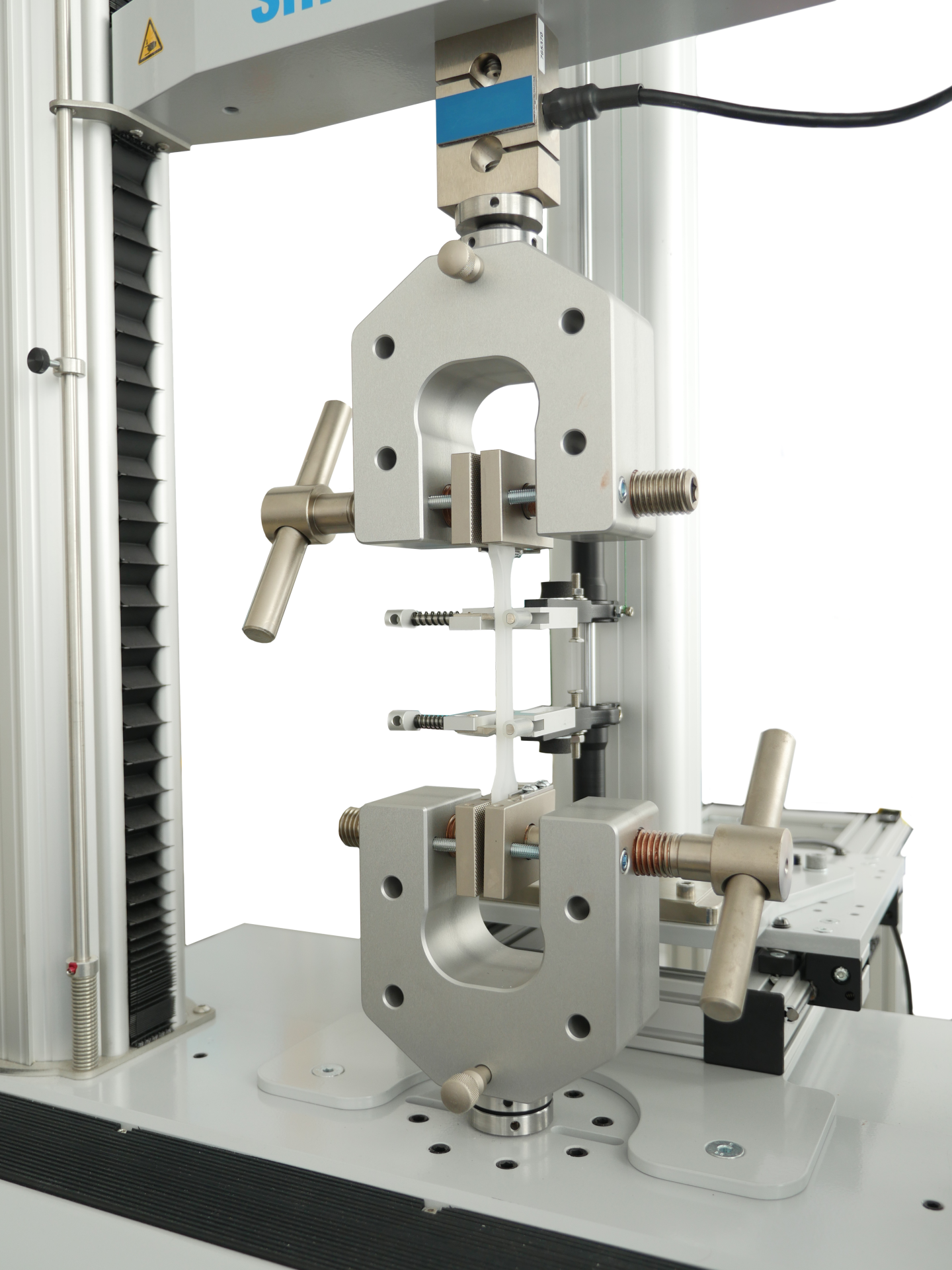

Langweg-Extensometer L700 / L1100

Das Langweg-Längenänderungsmessgerät L700 / L1100 eignet sich besonders für die Bestimmung der Bruchdehnung von Kunststoffen / Elastomeren mit hoher Dehnung. Die Einstellung der Ausgangsposition (Startposition unterer Messarm) sowie der Anfangsmesslänge Lo und das Öffnen und Schließen der Messarme erfolgt manuell durch den Bediener.

Leistungsmerkmale / Ausstattung:

• Genauigkeitsklasse: 1 (Standard) ab 10 mm Verfahrweg, nach DIN EN ISO 9513
• Messprinzip: inkremental
• Messweg: 700 mm oder 1100 mm ./. Lo
• Auflösung: 10 μm
• Temperaturbereich: 10° ... 50°C
• Anfangsmesslänge: Lo = 10/ 20/ 25/ 50/ 75/ 80/ 100 mm

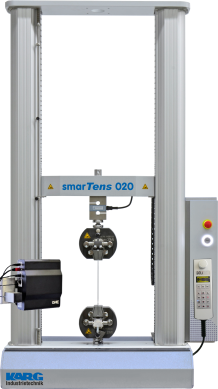

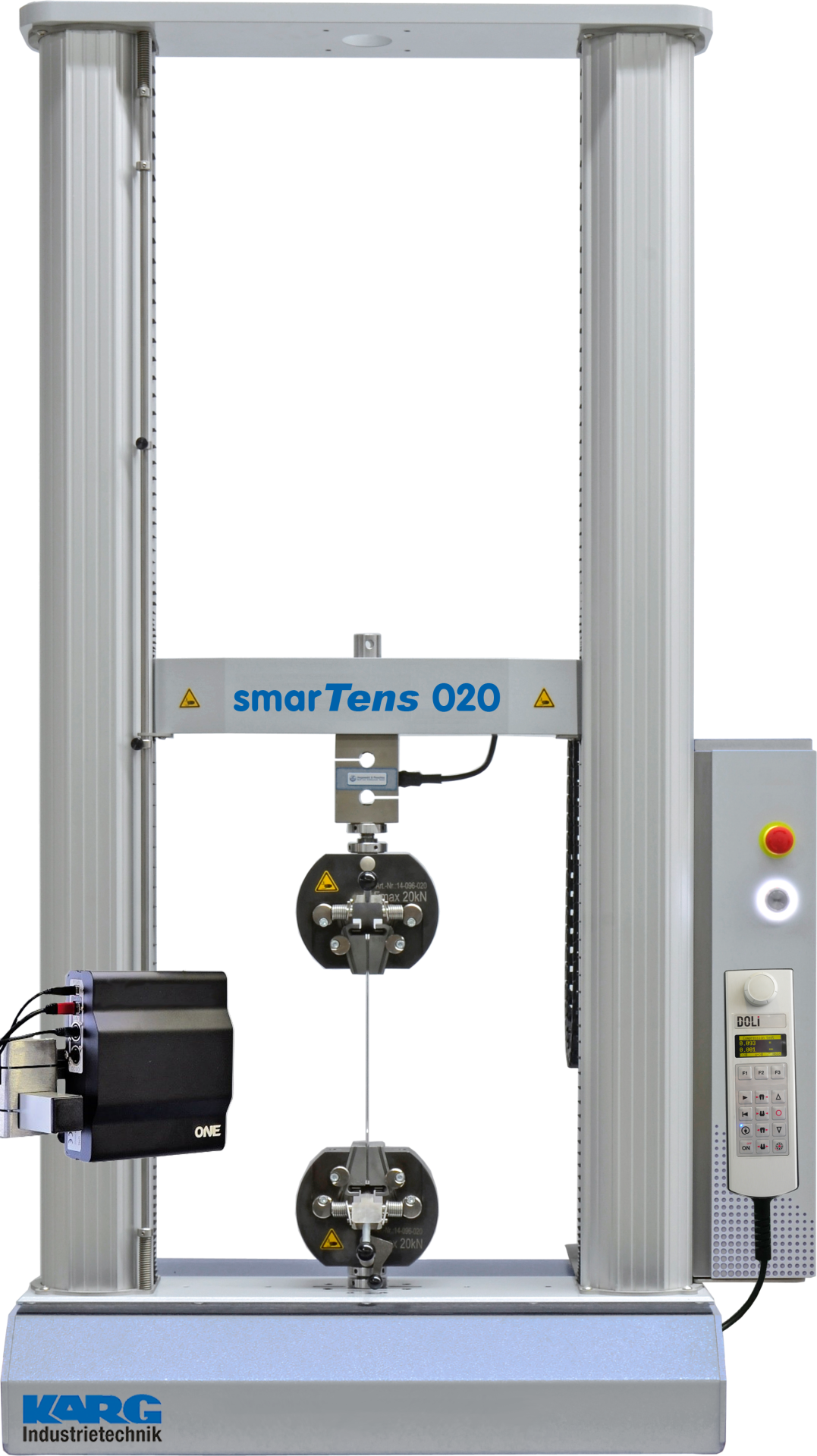

Video Extensometer ONE1

Das Videoextensometer ONE verwendet die modernste digitale Bildkorrelationstechnologie, die den Stand der Technik erreicht hat. Seine Benutzerfreundlichkeit und Kompaktheit machen das ONE-Gerät zum derzeit meistgenutzten Xsighting-Gerät für Dehnungsmessungen.

Das ONE1 kombiniert hochpräzise Messungen mit einer benutzerfreundlichen grafischen Oberfläche, die es ermöglicht, sich bei Zug-, Druck-, Biege-, Scher-, Torsions- und Ermüdungsversuchen auf den eigentlichen Versuch zu konzentrieren.

Leistungsmerkmale / Ausstattung:

• Voreingestellte Messlänge: 240 mm (130 mm)
• Standardauflösung: ISO 9513: Klasse 1 (Klasse 0,5); ASTME 83-10: Klasse B-1
• Messlänge: wählbare Einzel- oder Mehrfach-messlängen
• Datenerfassungsrate: 75-200 Hz
• Axiale und radiale Halserkennung
• Torsionsprüfung
• Beleuchtung: automatisch schaltende Beleuchtung
• Die Geräte sind stapelbar. Für längere Proben können zwei oder drei ONEs nebeneinander oder übereinander montiert werden.
