Brennkammern

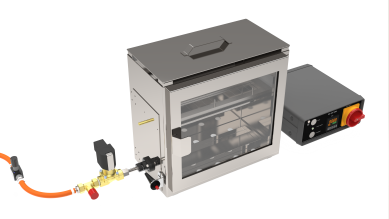

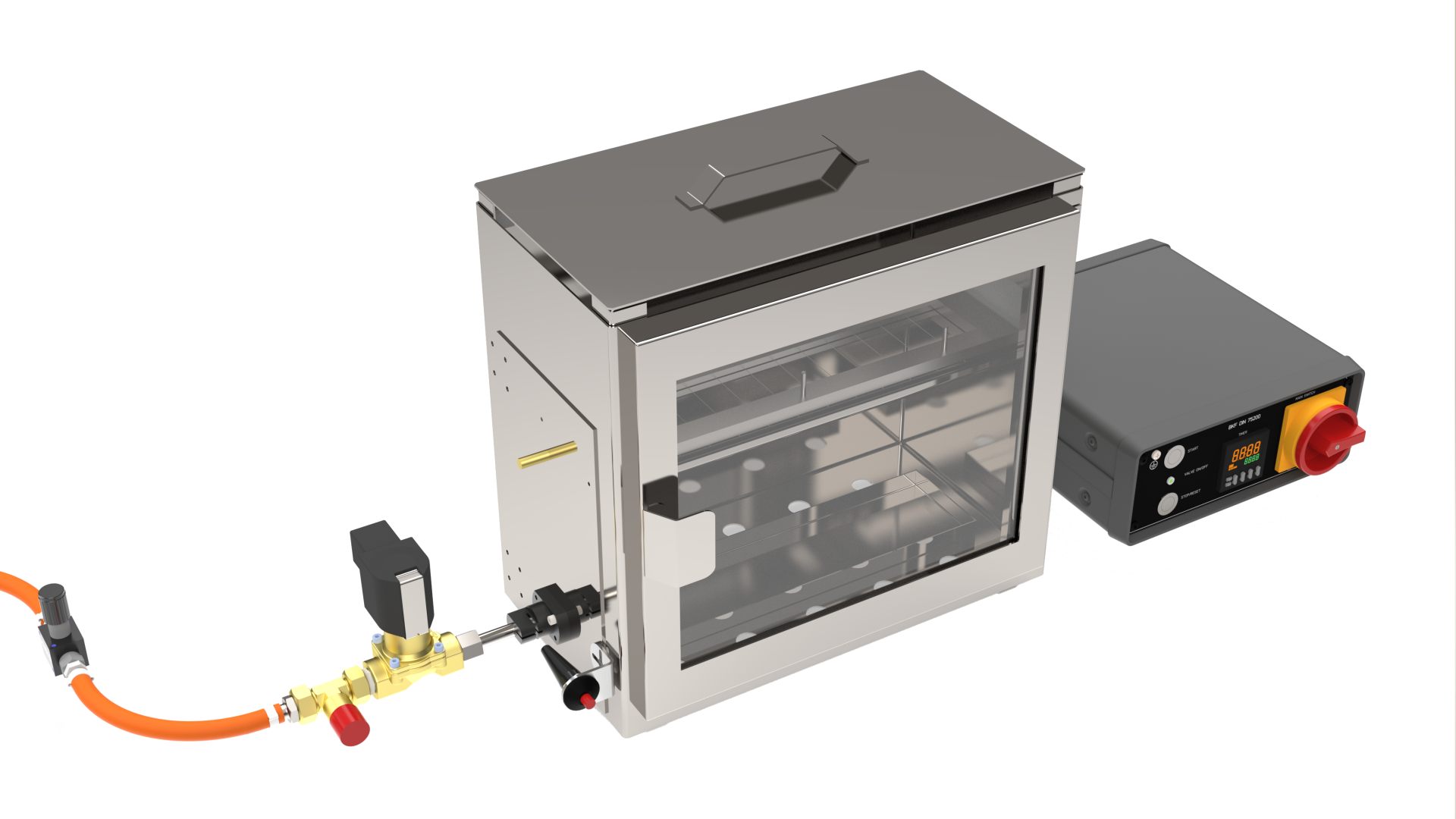

Beflammungsprüfgerät gemäß DIN 75200, FMVSS 302, ISO 3795

Prüfung der horizontalen Brenngeschwindigkeit

Prüfeinrichtung BKF zur Bestimmung der Brenngeschwindigkeit von Werkstoffen (die im Insassenraum von Kraftfahrzeugen verwendet werden) bei Einwirkung einer kleinen Zündflamme gemäß den Vorgaben der DIN 75200 sowie weiterer harmonisierter Normen. Es können sämtliche Werkstoffe und Teile der Kfz-Innenausstattung einzeln oder im Verbund miteinander geprüft werden. Die Prüfung dient dazu, die Gleichmäßigkeit von Fertigungschargen bestimmter Werkstoffe im Hinblick auf ihr Brennverhalten zu beurteilen.

Leistungsmerkmale / Ausstattung:

• Brennkasten (V4A) mit aufschwenkbarem Fenster
• Probenhalter A
• Probenhalter B (mit quergespannten Stützdrähten)
• Feinregulierventil und Gasschlauch
• Auffangschale
• Brenner (Erdgas, Methan-/Ethan-Gemisch, Propan)
• Zündflammensicherung

Optional:

• Probenhalter TL 1010 (VW)
• Wechseldeckel für Prüfeinrichtung nach DIN 75200 mit Thermoelement mit Anzeige (z. B. Nissan, Toyota)
• Erweiterungsmodul für halbautomatische Prüfung, elektr. Schaltgerät zur Ansteuerung des Gasventils (siehe nebenstehende Abbildung)

Normen und Prüfvorschriften:

DIN 75200, PTL 8501, DBL 5307.10, FMVSS 302, ISO 3795,
TL 1010 (mit optionalem Probenhalter), GB 8410 (mit optionalem Probenhalter), ECE-Regelung Nr. 118 Anhang 6 (EU-Amtsblatt)

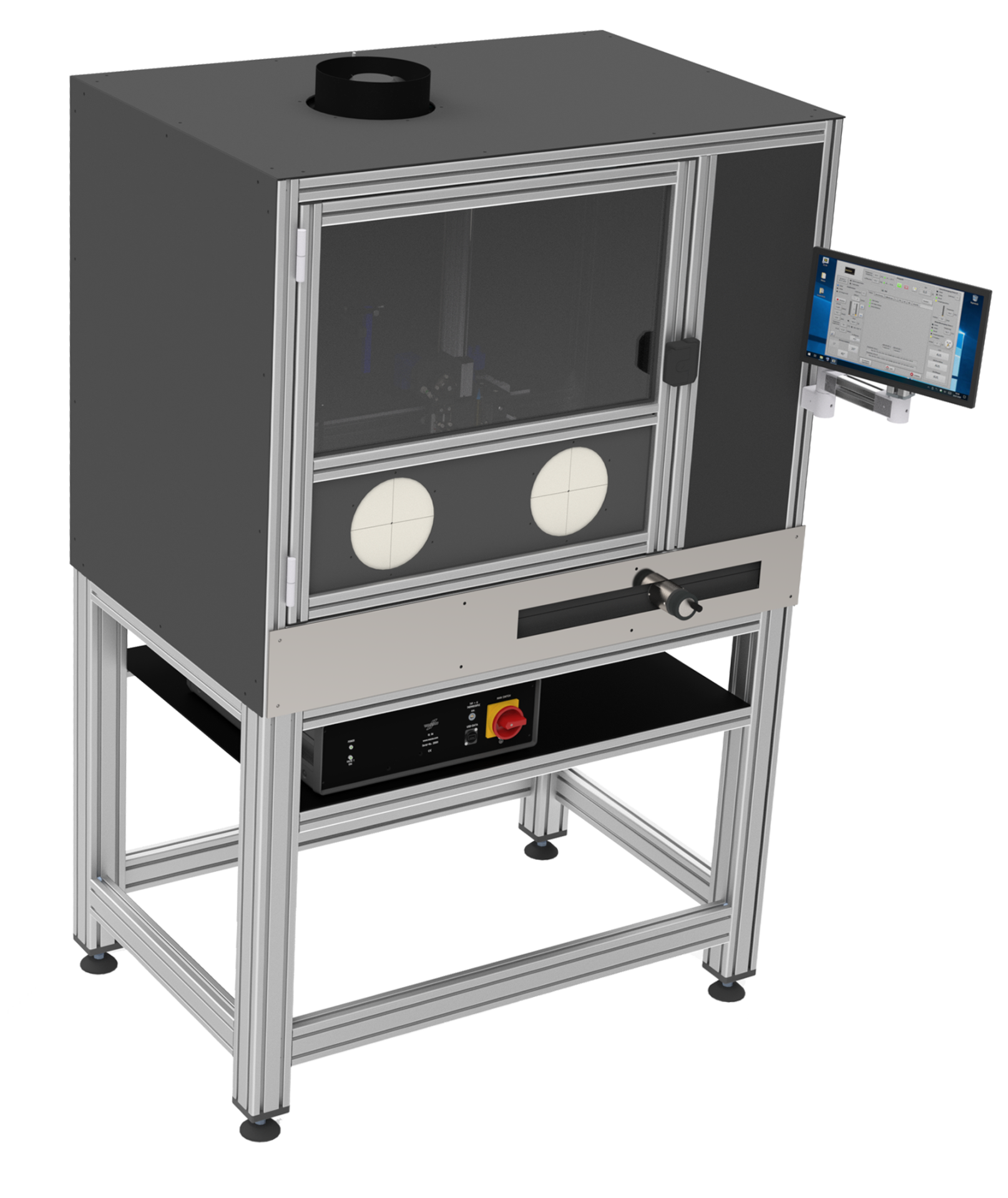

Brennprüfeinrichtung gemäß UL94 / IEC 60695-11-x

Kombinationsausführung für manuelle und semi-automatische Justierung

Die Prüfeinrichtung ist geeignet für die Durchführung normenkonformer Brennprüfungen entsprechend den nachfolgend aufgeführten Standards: UL 94, ASTM D635, D3801, D4804, D5048, D4986, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10 (ersetzt ISO 1210), IEC 60695-11-20 (ersetzt ISO 10351), IEC 707 (teilweise); ISO 9772, ISO 9773

Leistungsmerkmale / Ausstattung:

• Robuster Brennschrank mit Kammerwänden aus geschwärzten Stahlplatten
• Zündquelle für Prüfflamme
• Brenner mit Verschiebeeinrichtung und Winkel-Einstellung
• Zwei Durchgriffsöffnungen in der Frontplatte unterhalb des Sichtfensters zum manuellen Nachführen und Justieren des Brenners
• Positioniereinheit für Proben und Brenner für horizontale und vertikale Prüfungen
• Probenhalter für sechs Bunsenbrenner-Versuche
• Durchflussmesser und Druckregler für Gas integriert
• Stoppuhr mit Auflösung 0.1 s, Start durch automatische Brenner-Positionserfassung
• ASTM-konforme Flammen-Kalibriereinrichtung mit integriertem Temperaturmessmodul und austauschbaren Kalibriersensoren
• Lehren für Probenzuschnitt und Flammeneinstellung
• Abzugsventilator, bei Aktivierung automatische Unterbrechung der Gaszufuhr
• Innenbeleuchtung
• Prüfeinrichtung auf Untergestell (bodenständig)

Optional:

• Flammenüberwachung (Schutzeinrichtung)
• Messmittel- und Lehrensatz für Prüfungen gem. DIN EN 60695-11-10
• Dichtschließende Absperrklappe für Abluftstutzen mit Motorantrieb

Alternativ:

• BK-UL 94 ECO (mit manueller Justierung / Bedienung)

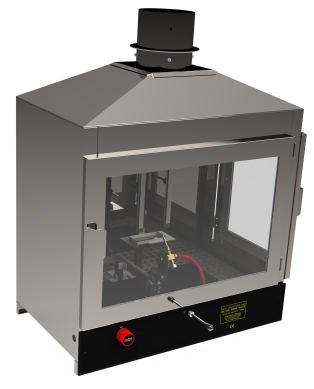

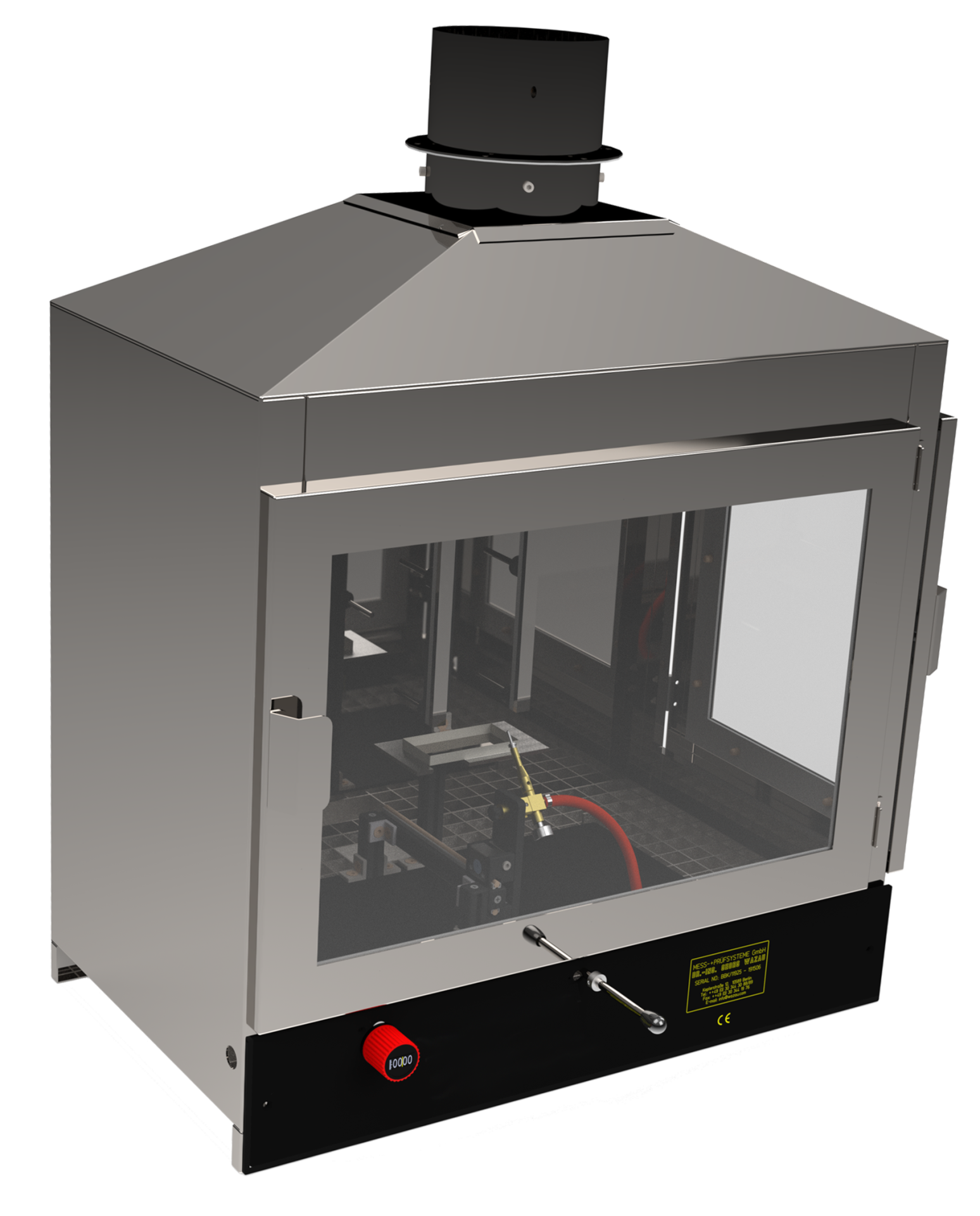

Brennprüfeinrichtung gemäß DIN EN ISO 11925-2 und DIN 4102 B2

Kombinationsausführung bestehend aus Brennschrank, Grundeinrichtung, Probenhalter und Gasbrenner

Die Prüfeinrichtung ist geeignet für die Durchführung normenkonformer Brennprüfungen entsprechend den nachfolgend aufgeführten Standards: DIN EN ISO 11925-2, DIN 4102-1 B2 und DIN 53438.

Leistungsmerkmale / Ausstattung:

• Brennschrank mit Lüfter zur Erzeugung eines definierten Luftstroms gem. DIN 4102 bzw. DIN EN ISO 11925-2:2020-07
• Abluftstutzen Ø150 mm, mittig auf Gehäusedach
• Spezialglasfenster, frontseitig u. schmalseitig

Gerät mit:

• Grundeinrichtung
• Stativ
• Verschiebeeinrichtung mit Kippeinrichtung 45°
• Auffangschale geschlossen für EN 11925
• Drahtgewebe DIN 4102
• Bügel für seitliche Beflammung
• Flammenlehre 20 mm
• Einstellspitzen für Kanten- und Flächenbeflammung
• Feinregulierventil mit Schlauch
• Probenhalter BBK mit Schablone nach DIN 4102 B2
• Probenhalterung nach EN 11925-2 inkl. Proben-schablone
• Probenhalterung (Prüfung der vertikalen Kante) nach EN 11925-2
• Probenhalter Körbchen EN 11925-2 (für lose Stoffe)
• Gasbrenner, entsprechend DIN 4102 B2 wie auch EN 11925-2
