Probehalterungen, Werkzeuge

In dieser Rubrik finden Sie Spannzeuge und Prüfvorrichtungen für Material- bzw. Werkstoffprüfmaschinen. Für unterschiedliche Materialien bzw. Probengeometrien steht eine breite Auswahl an verschiedenen Spannzeugen für unterschiedliche Lastbereiche zur Verfügung.

Probehalterungen und Werkzeuge sind Zubehör für

Universalprüfmaschinen

Produktkatalog

Universalprüfmaschinen (PDF)

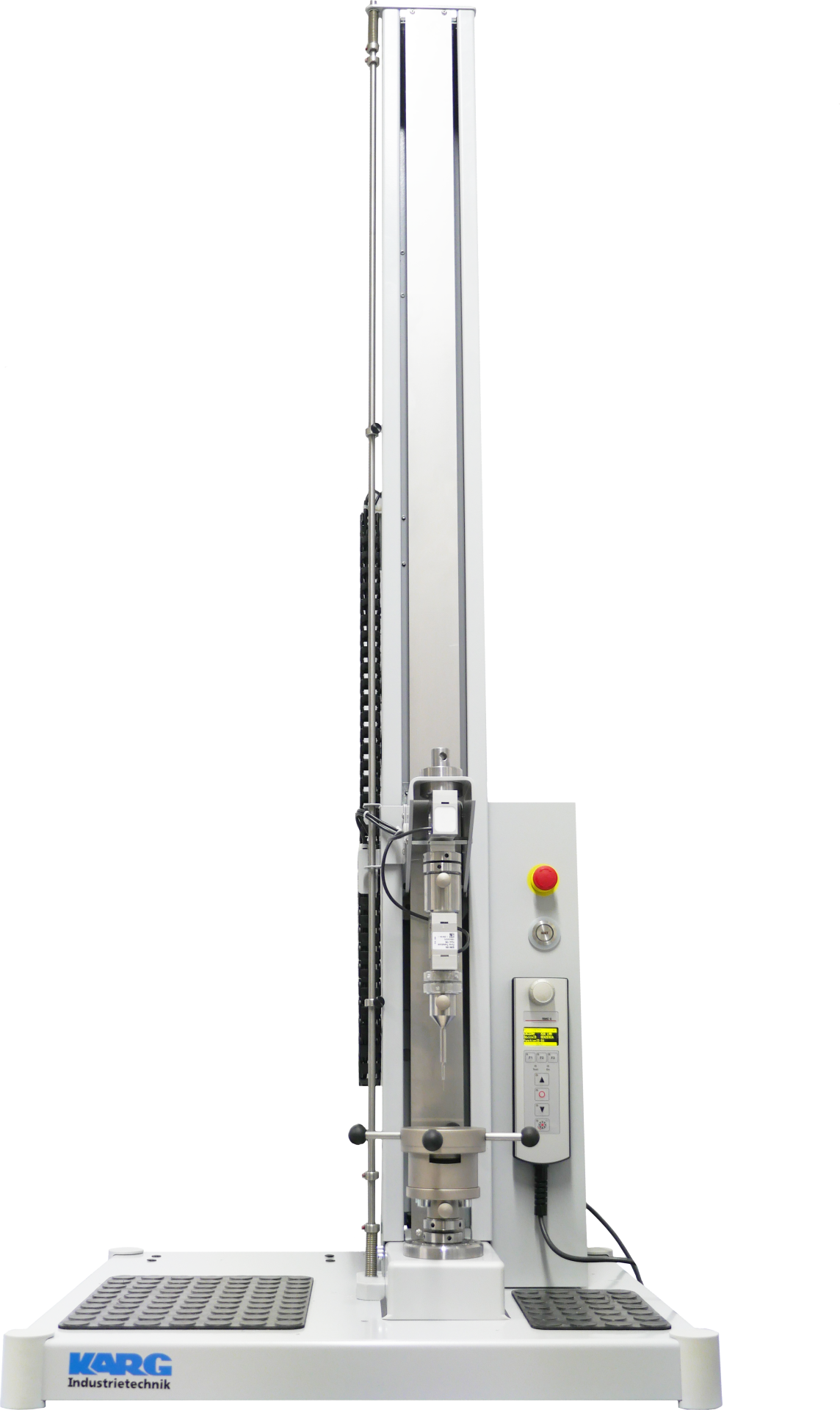

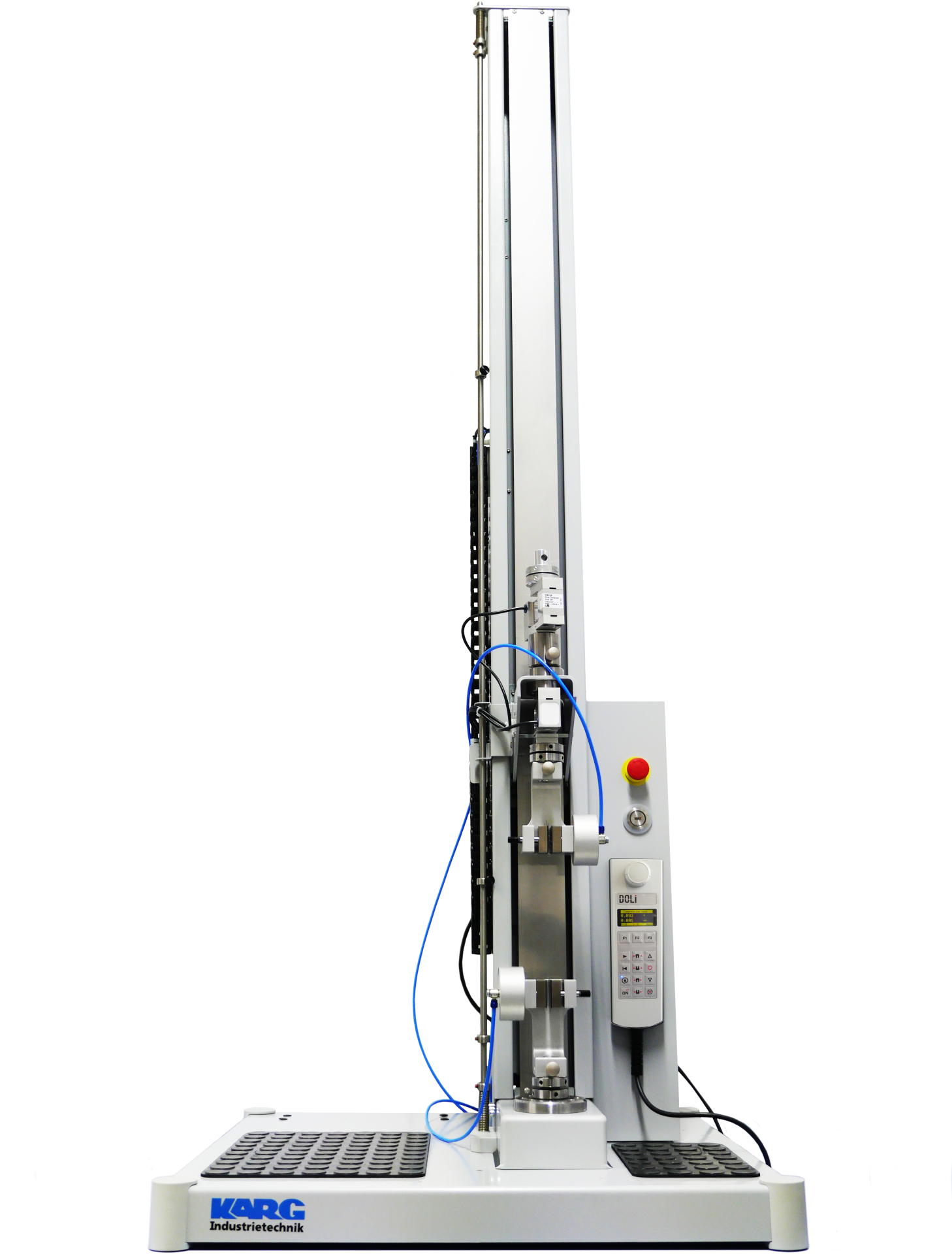

smarTens 2.5 IS-L mit pneum. Einspannvorrichtung für Folienprüfung

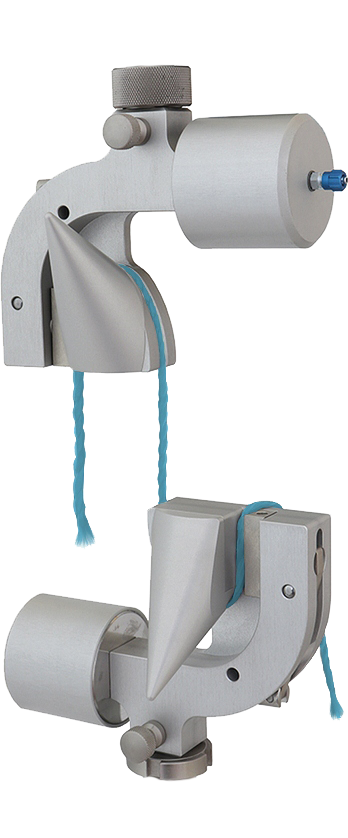

Pneum. Seilspannzeug bis 10 kN, Probendurchmesser bis max. 3 mm

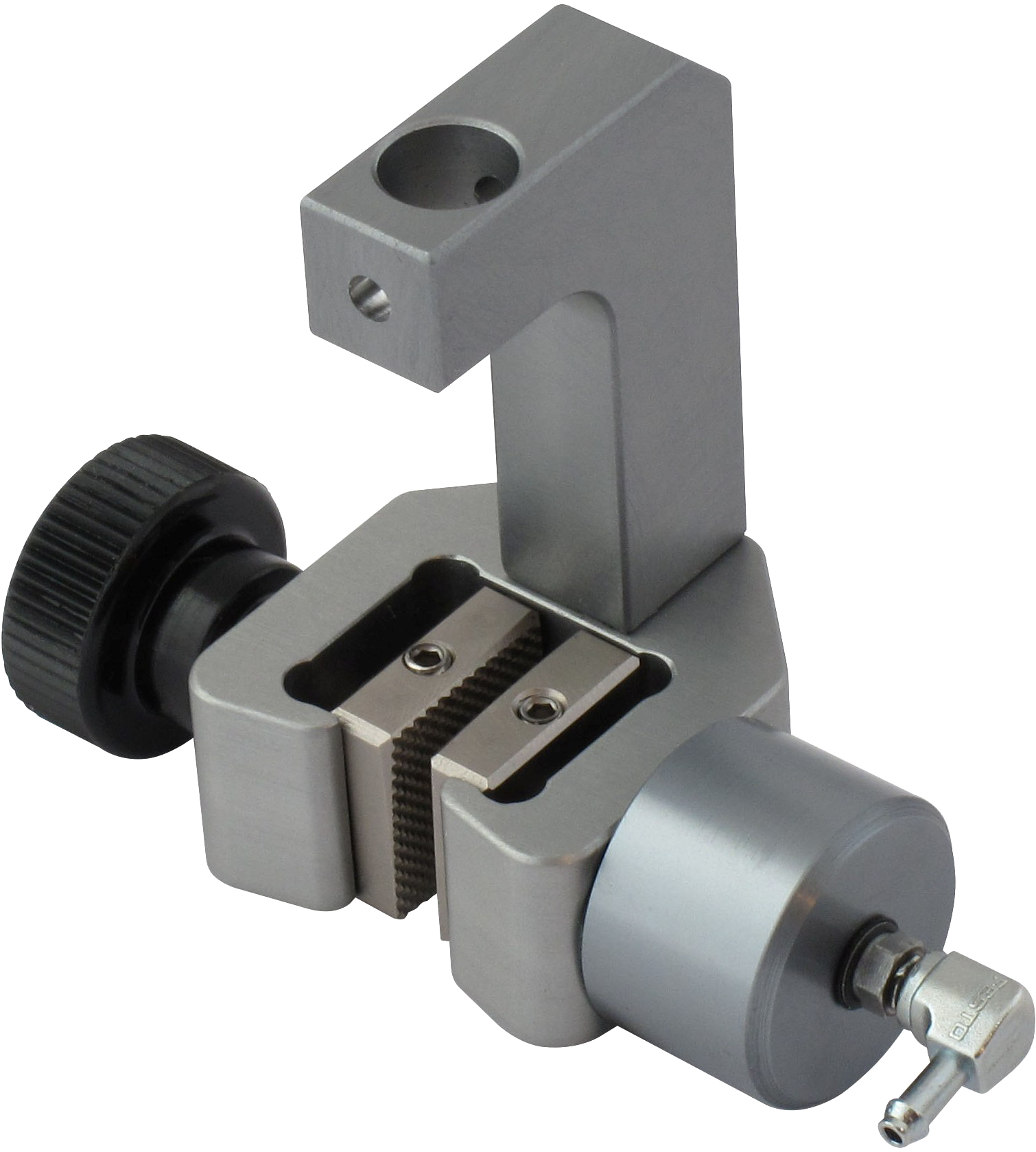

kleines pneum. Spannzeug bis 200 N, Klemmfläche 25x25 (50) mm

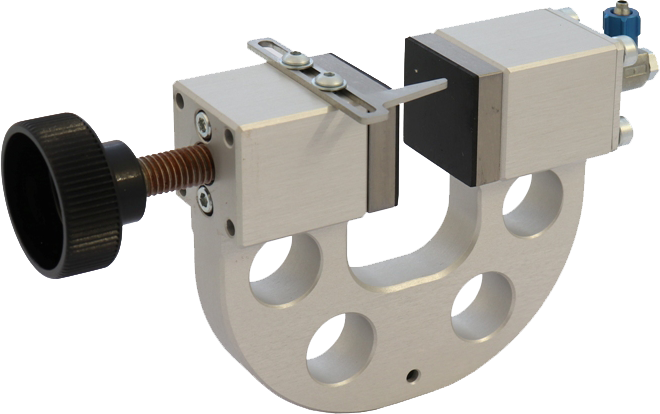

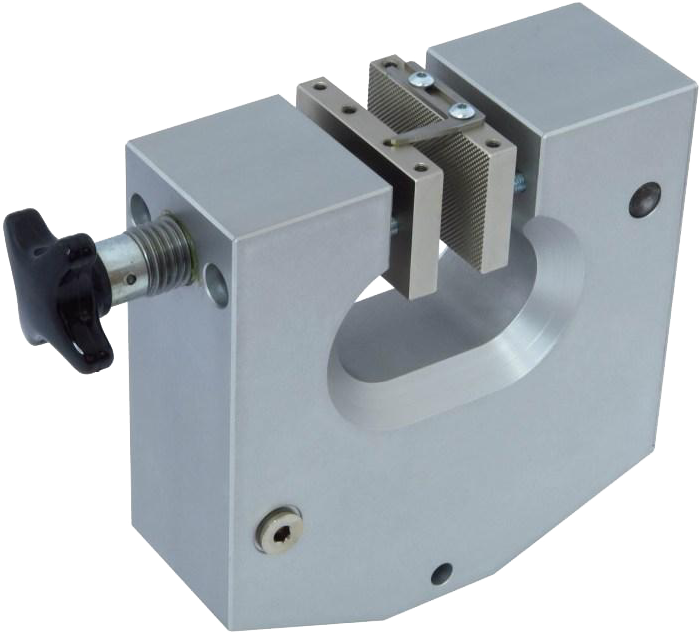

Pneum. Spannzeug, Spannkraft 7 kN Klemmfläche 40x60 (100) mm

kleines pneum. Spannzeug bis 100 N, Klemmfläche 15x15 mm

Pneumatische Probenhalterungen

Für niedrige bis mittlere Prüfkräfte bieten wir diverse pneumatische Probenhalterungen, welche einseitig oder zweiseitig wirkend arbeiten. Die Klemmbacken sind in unterschiedlichen Formen und Geometrien verfügbar, so dass auch unter Verwendung des Grundkörpers eine Vielzahl von Materialien - schlupffrei - geprüft werden können.

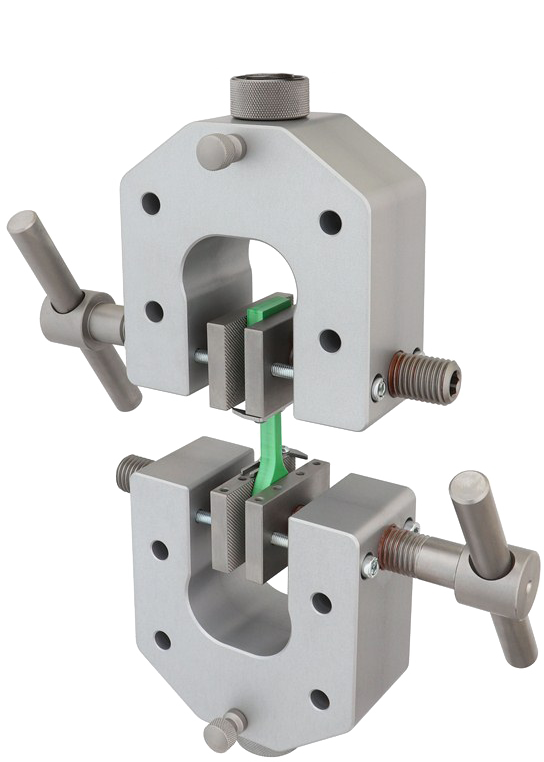

Schraubspannkopf bis 10 oder 20 kN, Spannfläche 40x60 (100) mm

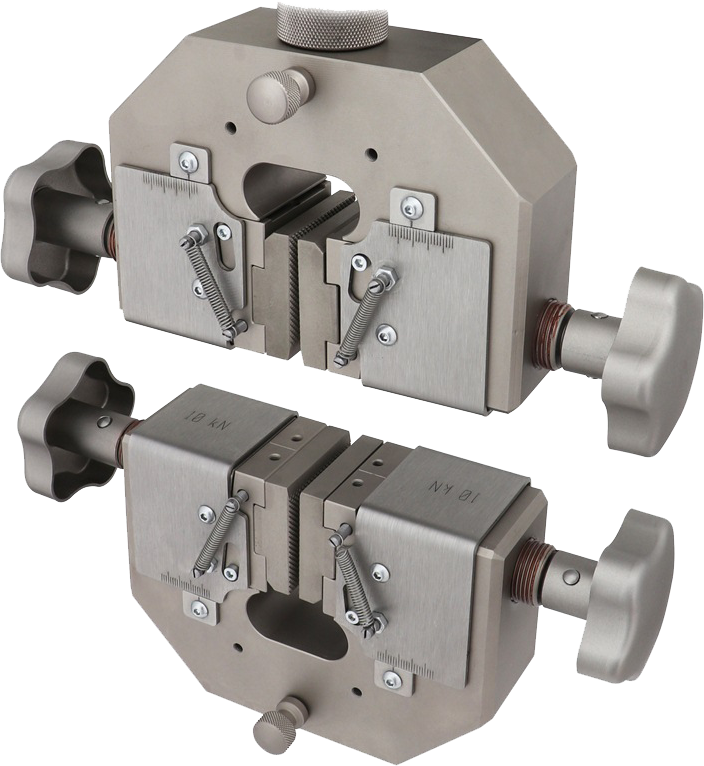

Keil-Schraubspannkopf 10 kN, Klemmfläche 45x45 mm

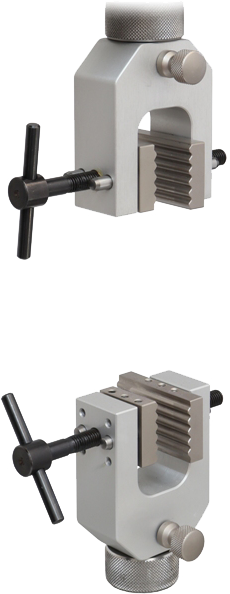

Schraubspannkopf bis 1 kN, Spannfläche 30x30 mm

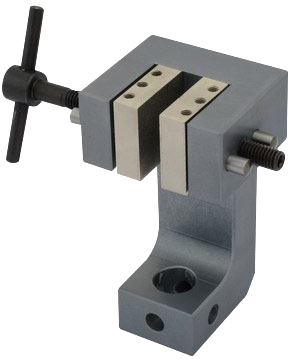

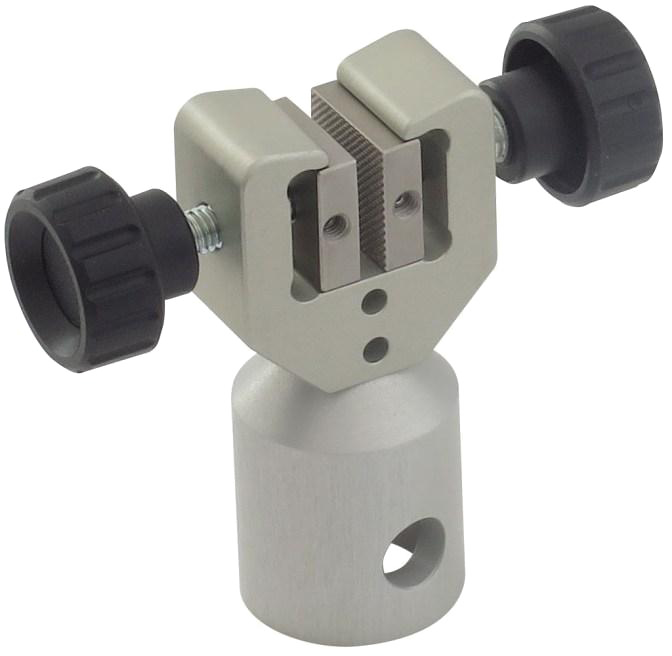

Kleines Schraubspannzeug bis 100 N, Spannfläche 15x15 mm

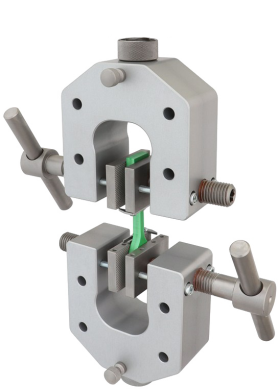

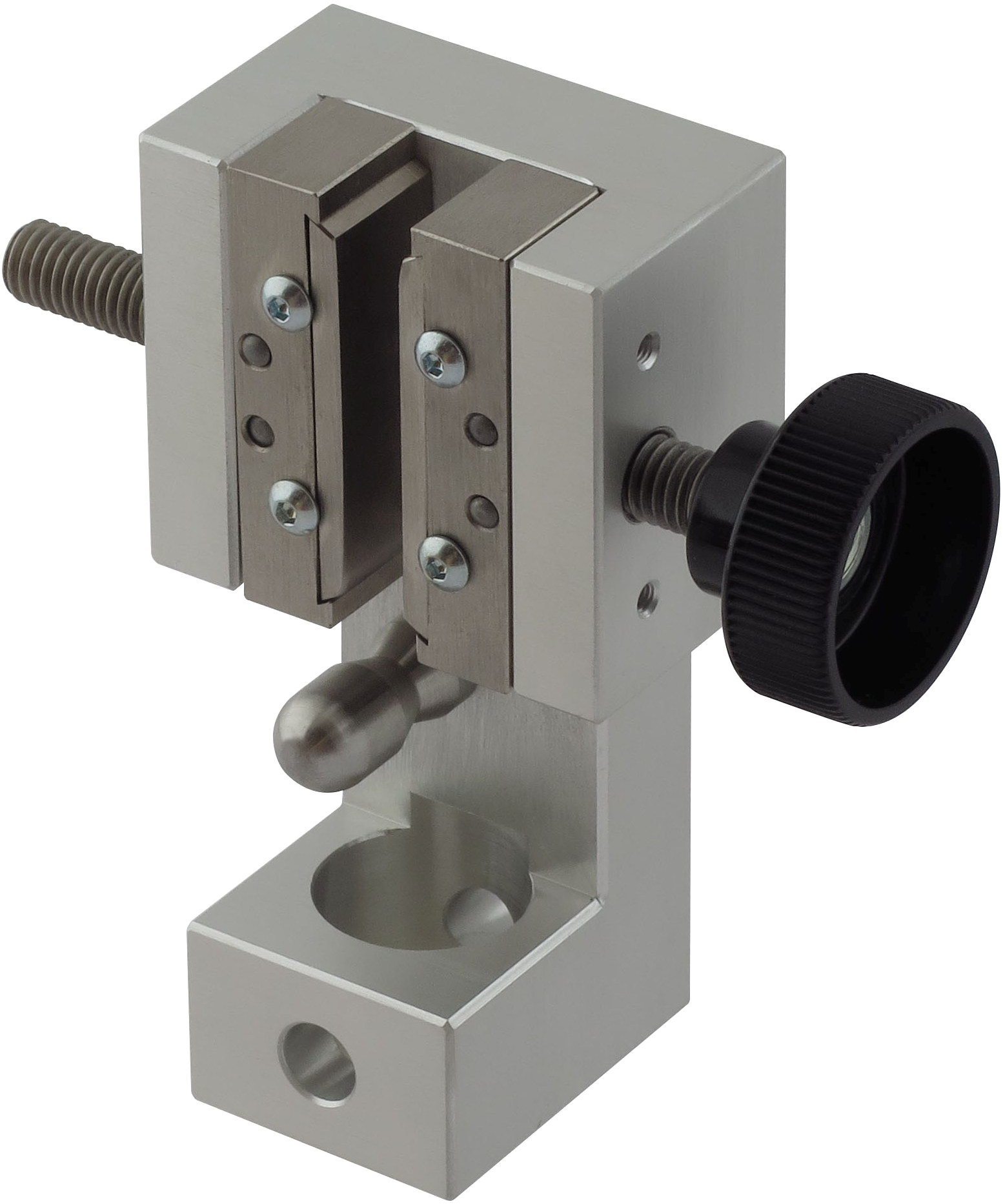

Schraubklemmen

Schraubklemmen, einseitig oder zweiseitig schließend, werden manuell durch den Bediener (d. h. fremdbetätigt) geschlossen bzw. geöffnet und arbeiten unabhängig von der Zugkraft. Verschiedene Klemmbacken (fest oder austauschbar) gewährleisten einen großen Einsatzbereich.

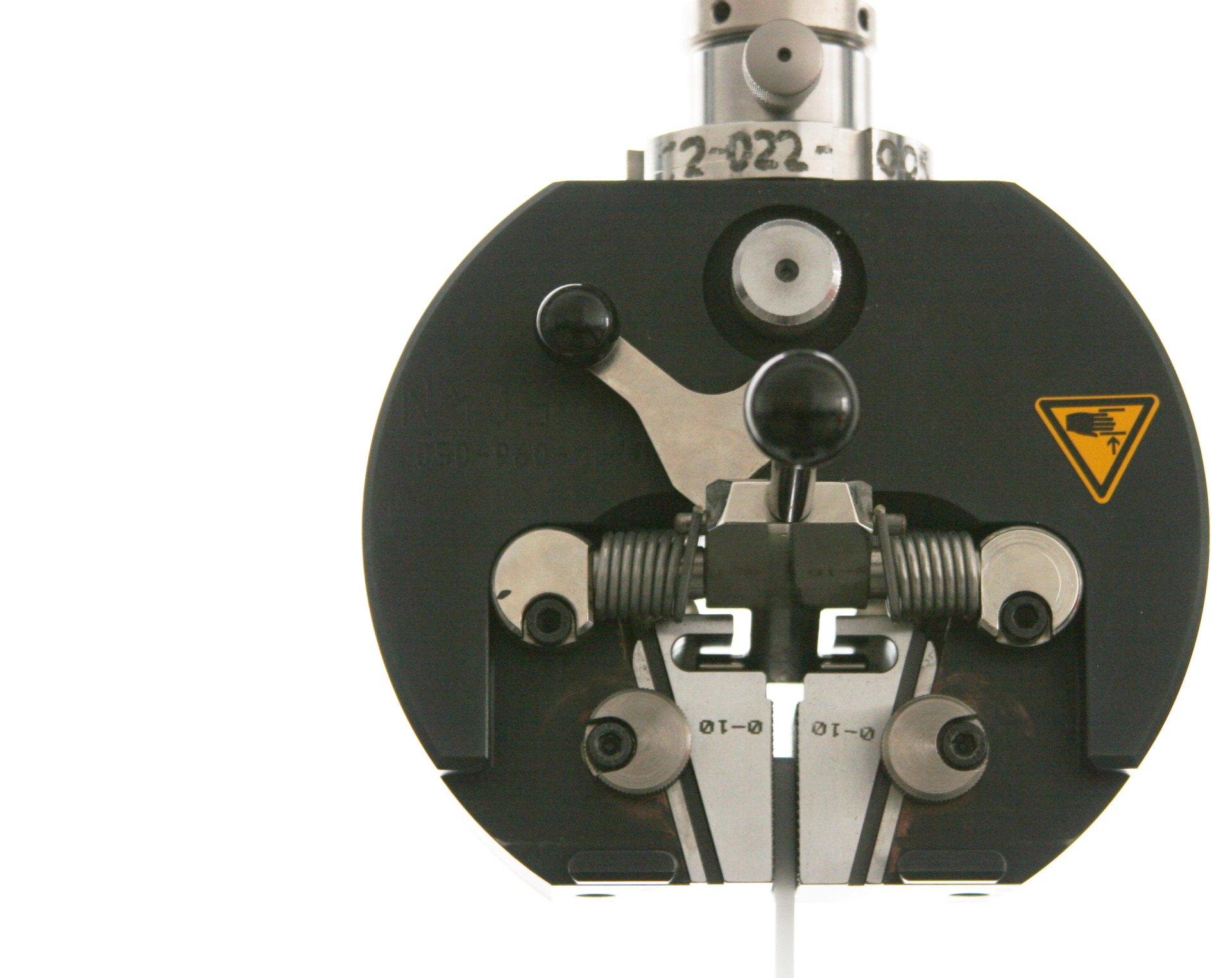

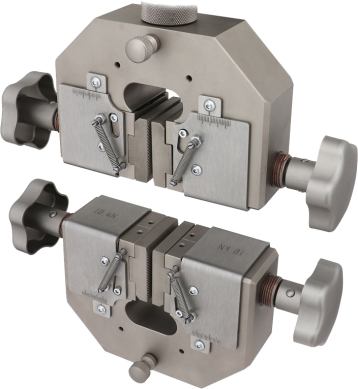

Keilklemmen

Für mittlere bis hohe Prüfkräfte liefern wir selbstklemmende Probenhalterungen (Keilklemmen), wobei die Spannkraft über Keile oder Exzenter auf die Proben übertragen wird. Die Vorlast auf den Probekörper wird über ein Federsystem gewährleistet. Während der Prüfung wird die Hauptspannkraft über die Keilwirkung erzielt. Die Klemmbacken sind austauschbar und können somit für die unterschiedlichen Anforderungen / Materialien eingesetzt werden.

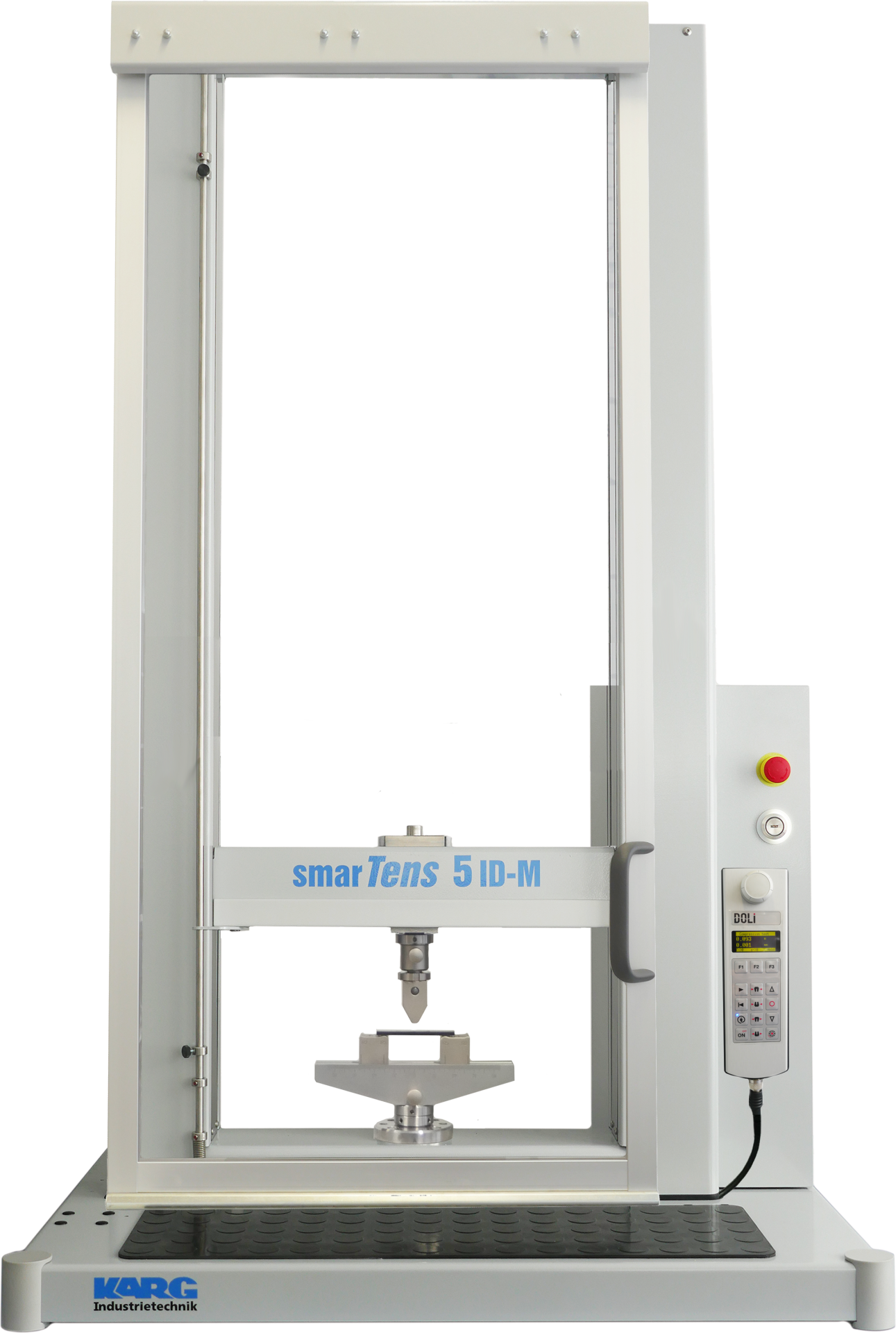

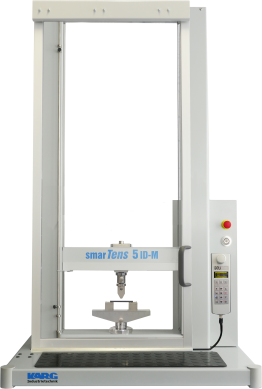

3-Punkt Biegevorrichtung montiert an einer 5kN smarTens UPM

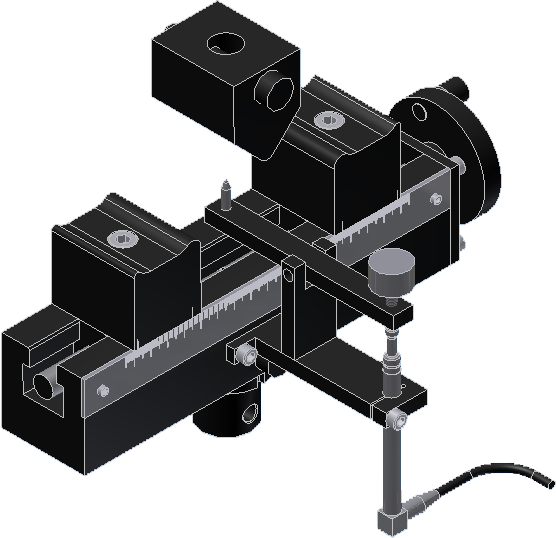

3-Punkt Biegevorrichtung mit Wegmesseinrichtung für die Messung der Durchbiegung direkt an der Probe

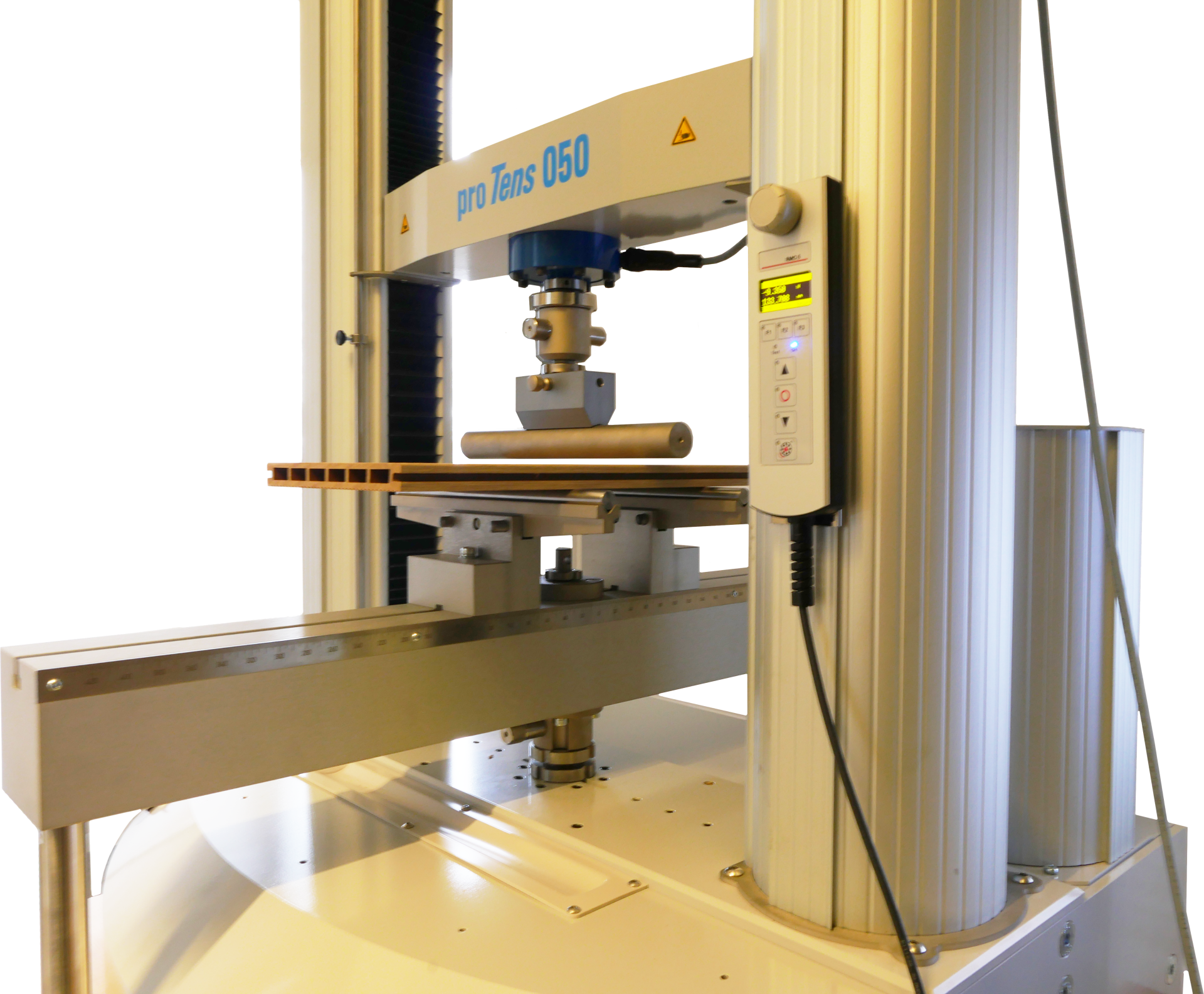

3-Pkt.-Biegevorrichtung für Prüfungen gem. ISO 310

Biegeprüfeinrichtungen

3- oder 4-Punkt Biegeprüfeinrichtungen mit verstellbaren Auflagern bzw. austauschbaren Biegefinnen mit unterschiedlichen Radien. In Abhängigkeit der Prüfanforderung bzw. der Probekörperabmessungen liefern wir standardisierte oder nicht standardisierte Lösungen.

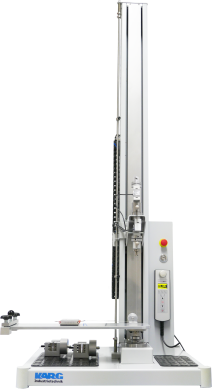

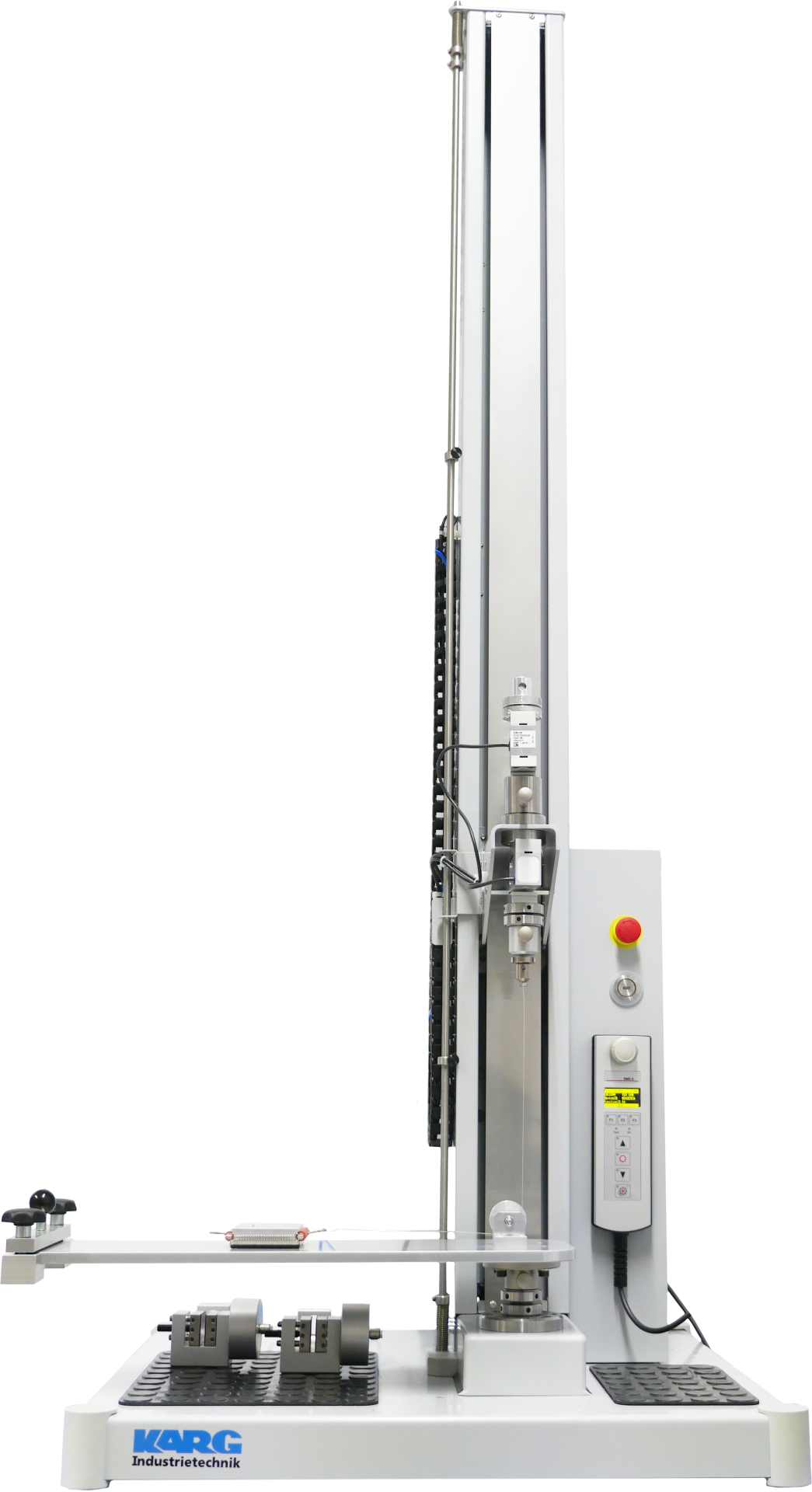

Reibungstisch für die Bestimmung des Haft- und Gleitreibungskoeffizienten gem. ASTM 1894 und ISO 8295

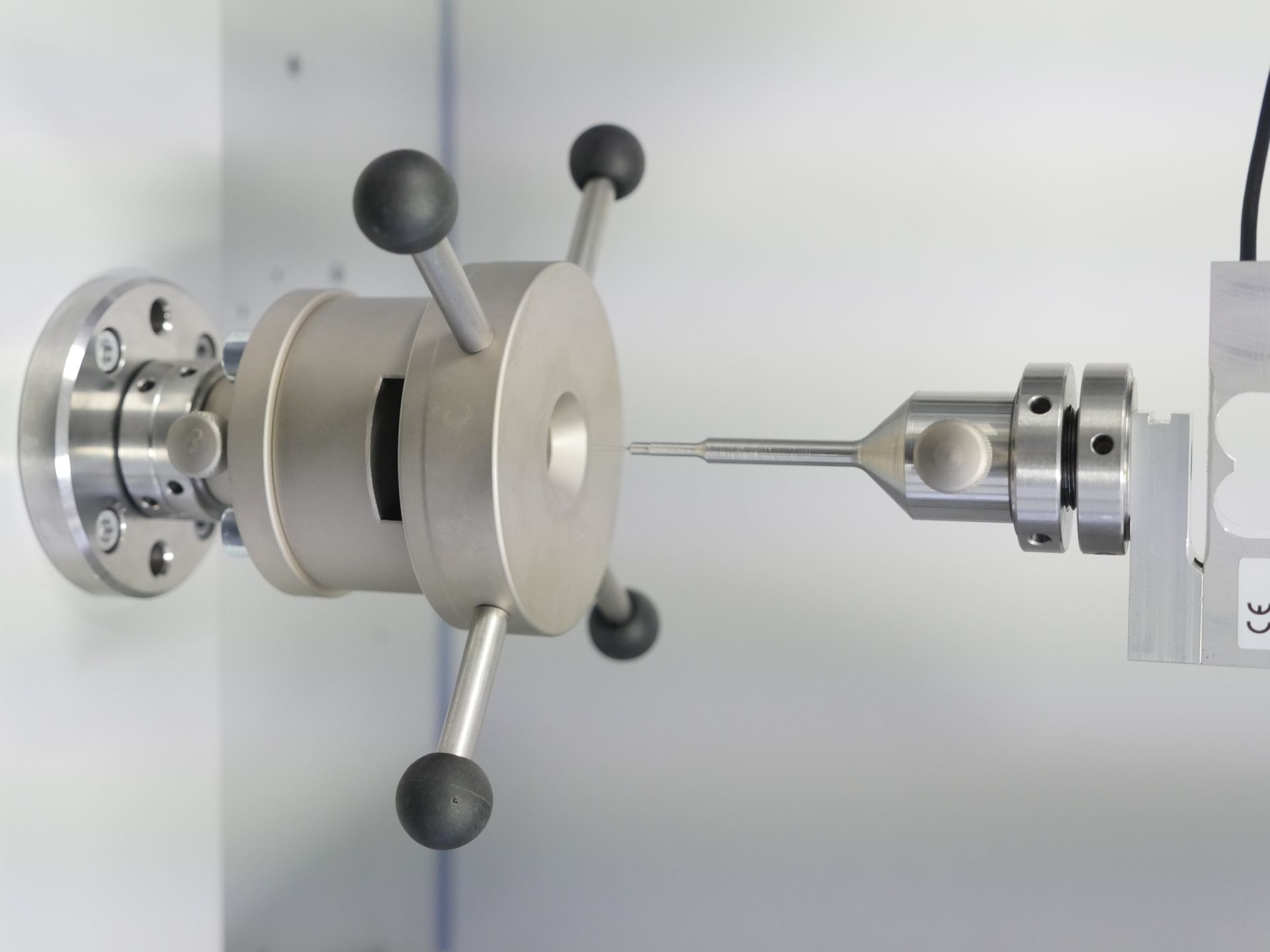

Vorrichtung für Durchstoßprüfungen gem. EN 14477

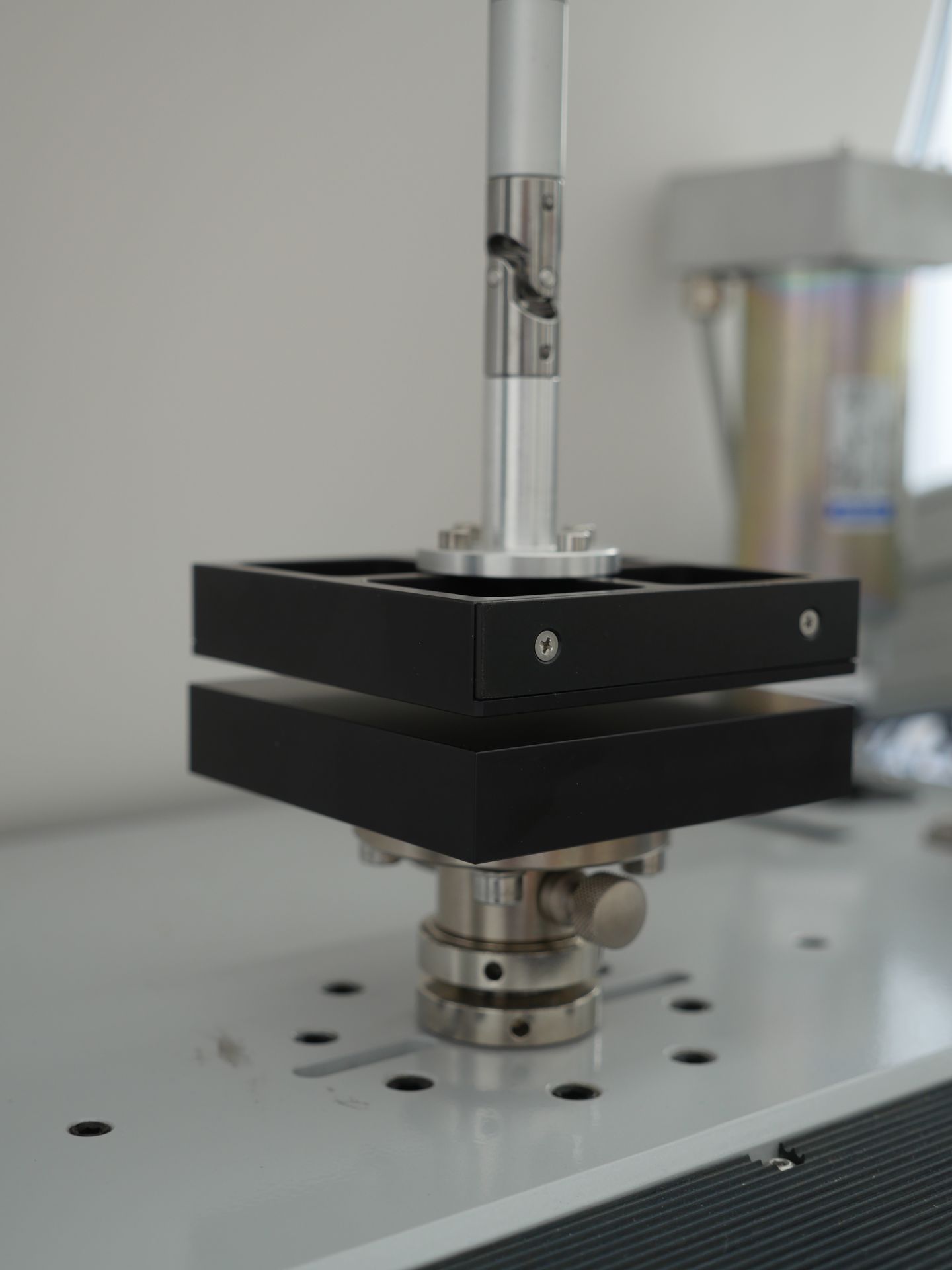

Vorrichtung zur Bestimmung des Blockwiderstandes gem. DIN EN ISO 11502 an Folien

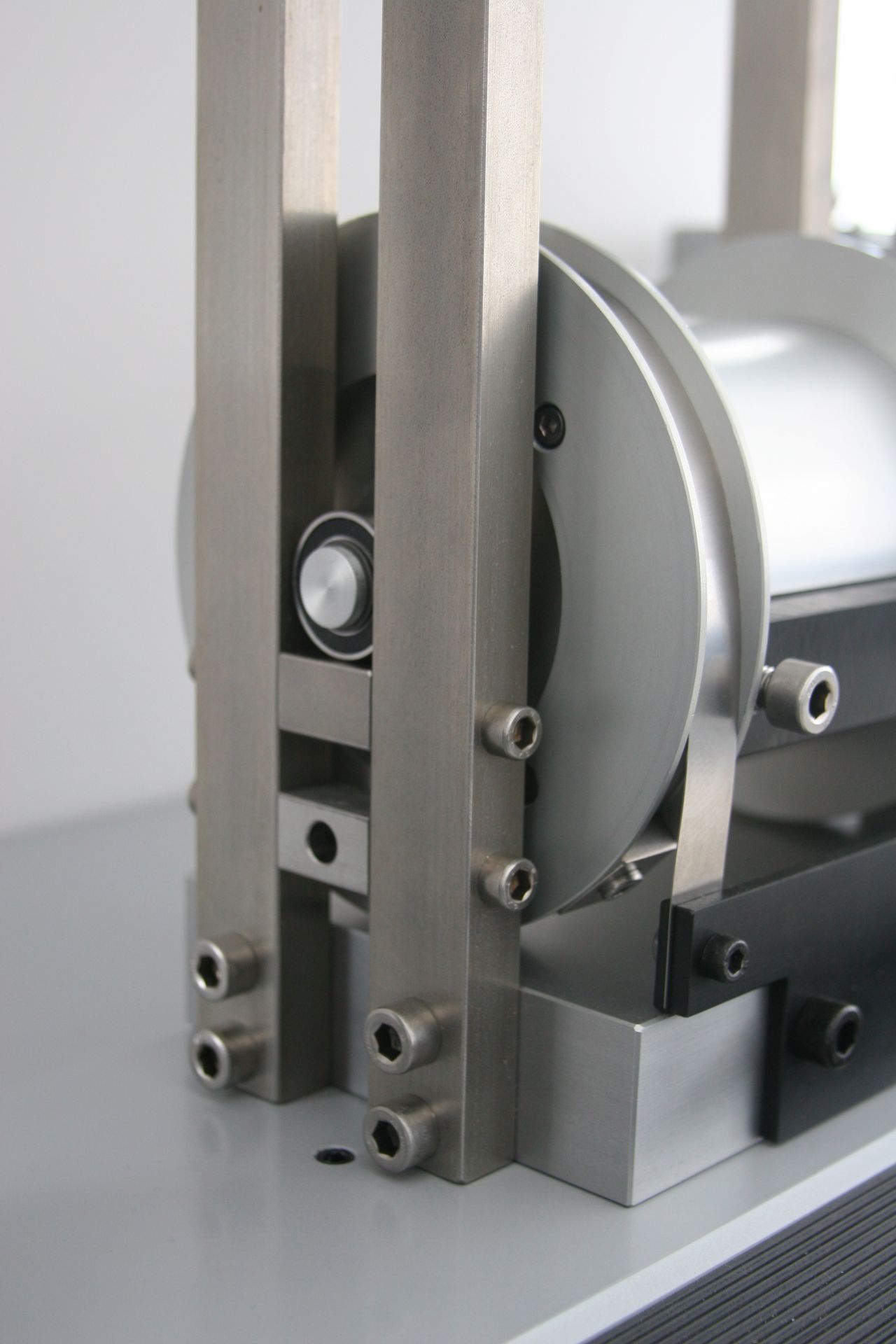

Vorrichtung Trommelschälversuch gem. DIN EN 2243/3 und ASTM D 1781

Weitere Prüf- und Einspannvorrichtungen für Werkstoffprüfmaschinen

Druckplatten für die Bestimmung der Druckfestigkeit an Schaumstoffen gemäß ISO 604 und ASTM D 695
Zubehör / Prüfköpfe für die Bestimmung der Kugeleindruckhärte an Kunststoffen gemäß ISO 2039
Zubehör für die Bestimmung des statischen und dynamischen Reibungskoeffizienten an Kunststofffolien gemäß DIN 53375, ASTM D 1894 und ISO 8295
Prüftische für die Bestimmung der Durchstoßfestigkeit gemäß ASTM D 5748
Zubehör für 90° oder 180° Abzugs- oder Schälprüfungen (Peel Tests)
Zubehör für die Bestimmung von Adhäsionskräften ("Blocking Load") an Kunststofffolien nach der Plattenmethode gemäß ASTM D 3354 bzw. ISO 11502
Vorrichtung für Trommelschälversuch gemäß DIN EN 2243 bzw. ASTM D 1781
